Valvola Meccanica per Interruzione Automatica della Distribuzione del Gas
Valvola di sicurezza antisismica
DISPONIBILI ALTRE VERSIONI A RICHIESTA
OMOLOGATA CE MARK ACCORDING PED+ATEX DIRECTIVES+ASCE 25-16 E CSA MARK ACCORDING ASCE 25-16+ANSI Z21.21-2005, CR90-002
| sku | modello | prezzo | info | add to cart | |
|---|---|---|---|---|---|
|
|
00000060322 |
VALVOLA MECCANICA ANTISISMICA ORIZZONTALE FILETTATA - 1" |
€394,25 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060324 |
VALVOLA MECCANICA ANTISISMICA ORIZZONTALE FILETTATA - 1" 1/2 |
€468,20 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060325 |
VALVOLA MECCANICA ANTISISMICA ORIZZONTALE FILETTATA - 2" |
€468,20 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060326 |
VALVOLA MECCANICA ANTISISMICA VERTICALE FLANGIATA - 2" 1/2 |
€1.367,30 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060327 |
VALVOLA MECCANICA ANTISISMICA ORIZZONTALE FLANGIATA - 2" 1/2 |
€1.367,30 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060328 |
VALVOLA MECCANICA ANTISISMICA VERTICALE FLANGIATA - 3" |
€2.486,00 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060329 |
VALVOLA MECCANICA ANTISISMICA ORIZZONTALE FLANGIATA - 3" |
€2.486,00 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060330 |
VALVOLA MECCANICA ANTISISMICA VERTICALE FLANGIATA - 4" |
€2.833,60 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060331 |
VALVOLA MECCANICA ANTISISMICA ORIZZONTALE FLANGIATA - 4" |
€2.833,60 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060319 |
VALVOLA MECCANICA ANTISISMICA VERTICALE FILETTATA - 1" 1/2 |
€468,20 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060320 |
VALVOLA MECCANICA ANTISISMICA ORIZZONTALE FILETTATA - 1" 1/2 |
€468,20 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000060321 |
VALVOLA MECCANICA ANTISISMICA VERTICALE FILETTATA - 1" |
€394,25 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
9000060328A |
VALVOLA MECC. ANTISISMICA FL. DN80 - 3" VERTICALE CON FLUSSO DALL ALTO VERSO IL BASSO |
a richiesta |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
Informazioni sul prodotto
Dispositivo progettato per interropere automaticamente il flusso di gas in caso di terremoto alle condizioni definite nello standard tecnico ASCE 25-16 e dalle direttive PED e ATEX .
Caratteristiche del prodotto
- dispositivo completamente meccanico che non necessita di alcuna alimentazione elettrica
- quando il dispositivo è soggetto a vibrazioni sismiche come definito nella normativa tecnica, la valvola interviene automaticamente ed esegue l'interruzione del flusso del gas
- dopo l'intervento di chiusura automatica, la valvola può essere riarmata manualmente, essa rimane chiusa fino a quando non viene riarmata permettando nuovamente il flusso del gas
- l'installazione della valvola può essere sia orizzontale che verticale, a seconda del modello
| STRUTTURA DELLA VALVOLA | |
|---|---|
| 1 | corpo valvola |
| 2 | sensore involucro |
| 3 | sensore coperchio |
| 4 | sfera in acciaio inossidabile |
| 5 | stelo |
| 6 | riarmo |
| 7 | molla |
| 8 | sede |
| 9 | O-ring |
| 10 | livella a bolla |
| 11 | viti |
Caratteristiche Tecniche
| SKU | ATTACCHI | DN | TIPOLOGIA DI ATTACCO | INSTALLAZIONE | PRESSIONE MAX DI ESERCIZIO | GAS UTILIZZABILI | TEMPERATURA AMBIENTE DI LAVORO | PORTATA |
|---|---|---|---|---|---|---|---|---|
| 60319 | 1" 1/2 | 40 | filettato EN10226/NPT | verticale | 4 bar (60 PSIG) | metano, GPL, azoto, aria e gas non corrosivi | - 20°C ÷ + 66°C | 2740 kW |
| 60320 | 1" 1/2 | 40 | filettato EN10226/NPT | orizzontale | 2740 kW | |||
| 60321 | 1" | 25 | filettato EN10226/NPT | verticale | 1000 kW | |||
| 60322 | 1" | 25 | filettato EN10226/NPT | orizzontale | 1000 kW | |||
| 60324 | 1" 1/2 | 40 | filettato EN10226/NPT | verticale | 2470 kW | |||
| 60325 | 2" | 50 | filettato EN10226/NPT | orizzontale | 3100 kW | |||
| 60326 | 2" 1/2 | 65 | flangiato UNI PN16 | verticale | 5570 kW | |||
| 60327 | 2" 1/2 | 65 | flangiato UNI PN16 | orizzontale | 5570 kW | |||
| 60328 | 3" | 80 | flangiato UNI PN16 | verticale | 6275 kW | |||
| 60329 | 3" | 80 | flangiato UNI PN16 | orizzontale | 6275 kW | |||
| 60330 | 4" | 100 | flangiato UNI PN16 | verticale | 9650 kW | |||
| 60331 | 4" | 100 | flangiato UNI PN16 | orizzontale | 9650 kW |

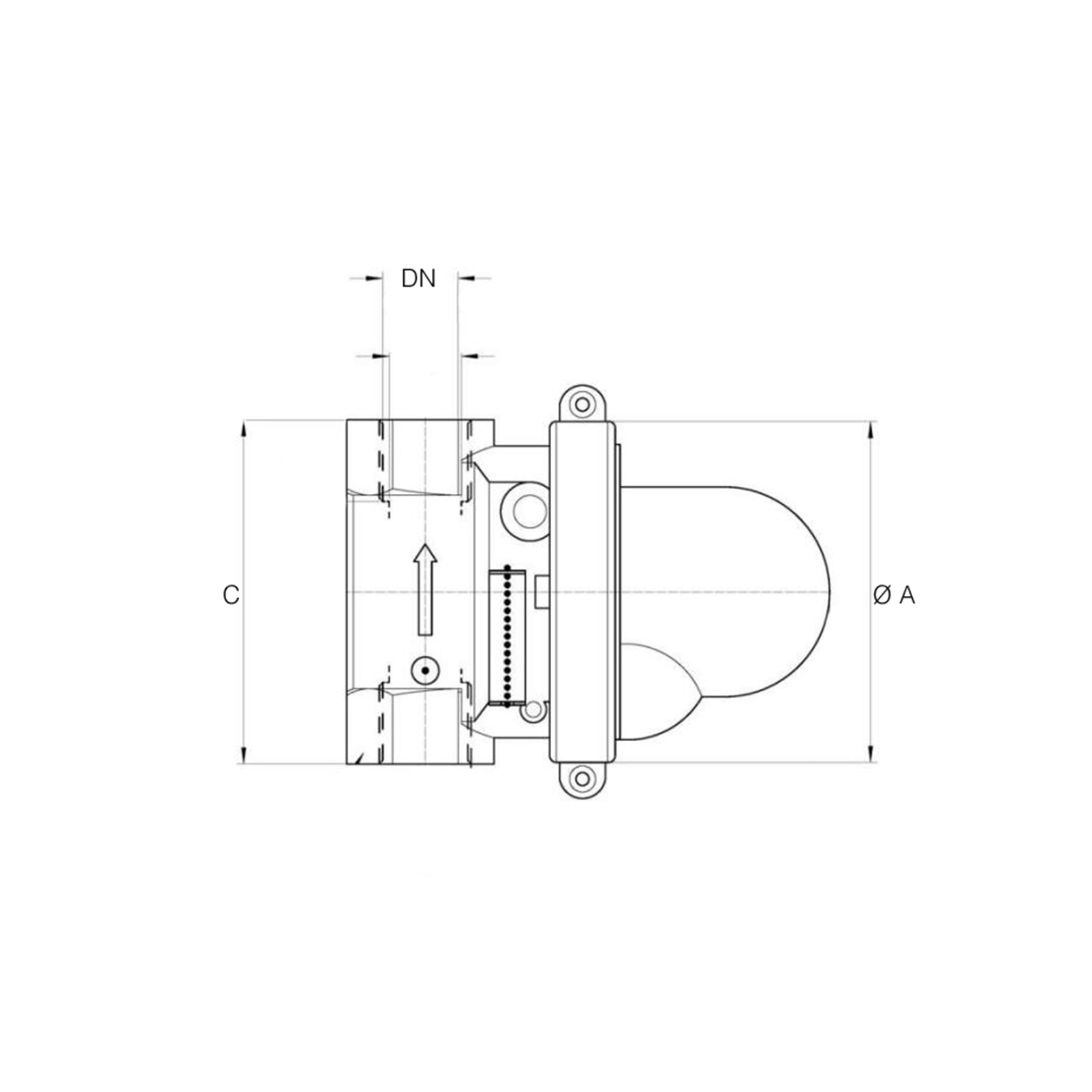

| SKU | TIPOLOGIA DI ATTACCO | PESO | DIMENSIONI | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
| 60319 | filettato EN10226/NPT | 1,538 kg | 142,5 mm | 145 mm | 94 mm | 89,5 mm | 52 mm | - | - |
| 60320 | filettato EN10226/NPT | 1,538 kg | 125 mm | 145 mm | 128 mm | 89,5 mm | 52 mm | - | - |
| 60321 | filettato EN10226/NPT | 1,142 kg | 141,5 mm | 124 mm | 94 mm | 89,5 mm | 52 mm | - | - |
| 60322 | filettato EN10226/NPT | - | - | - | - | - | - | - | - |
| 60324 | filettato EN10226/NPT | 1,538 kg | 125 mm | 145 mm | 128 mm | 89,5 mm | 52 mm | - | - |
| 60325 | filettato EN10226/NPT | 1,376 kg | 125 mm | 145 mm | 128 mm | 89,5 mm | 52 mm | - | - |
| 60326 | flangiato UNI PN16 | 4,72 kg | 261 mm | 296 mm | 174 mm | 18 mm | 185 mm | 145 mm | 80 mm |
| 60327 | flangiato UNI PN16 | 4,72 kg | 261 mm | 296 mm | 188 mm | 18 mm | 185 mm | 145 mm | 80 mm |
| 60328 | flangiato UNI PN16 | 8,30 kg | 261 mm | 304 mm | 180 mm | 18 mm | 200 mm | 160 mm | 80 mm |
| 60329 | flangiato UNI PN16 | 8,30 kg | 261 mm | 304 mm | 191 mm | 18 mm | 200 mm | 160 mm | 80 mm |
| 60330 | flangiato UNI PN16 | 10,30 kg | 327 mm | 327 mm | 200 mm | 18 mm | 220 mm | 180 mm | 100 mm |
| 60331 | flangiato UNI PN16 | 10,30 kg | 327 mm | 327 mm | 201 mm | 18 mm | 220 mm | 180 mm | 100 mm |
