Tecnogiunto Flangiato

Versione a flangia fissa

CERTIFICATI DG - 7521BU0225 E ISO 9001:2015

sku	modello	prezzo	info	add to cart
00000020611	TECNOGIUNTO A FLANGIA FISSA - DN 2" - PE-D 63 mm	a richiesta	Dati fisici UM Base: NR Dimensione: N/A Volume: 0 m³ Peso: 0,00 kg Quantità minima ordine: 1 Dati doganali Codice doganale 39174000	Richiedi Informazioni
00000020612	TECNOGIUNTO A FLANGIA FISSA - DN 2" 1/2 - PE-D 75 mm	a richiesta	Dati fisici UM Base: NR Dimensione: 18 × 33 × 18 cm Volume: 0.0107 m³ Peso: 4,90 kg Quantità minima ordine: 1 Dati doganali Codice doganale 39174000	Richiedi Informazioni
00000020613	TECNOGIUNTO A FLANGIA FISSA - DN 3" - PE-D 90 mm	€129,60 IVA esclusa	Dati fisici UM Base: NR Dimensione: 20 × 35 × 20 cm Volume: 0.014 m³ Peso: 5,62 kg Quantità minima ordine: 1 Dati doganali Codice doganale 39174000	Richiedi Informazioni
00000020614	TECNOGIUNTO A FLANGIA FISSA - DN 4" - PE-D 110 mm	€147,60 IVA esclusa	Dati fisici UM Base: NR Dimensione: 35 × 11 × 22 cm Volume: 0.0085 m³ Peso: 8,40 kg Quantità minima ordine: 1 Dati doganali Codice doganale 39174000	Richiedi Informazioni
00000020615	TECNOGIUNTO A FLANGIA FISSA - DN 4" - PE-D 125 mm	€163,80 IVA esclusa	Dati fisici UM Base: NR Dimensione: 22 × 35 × 22 cm Volume: 0.0169 m³ Peso: 8,50 kg Quantità minima ordine: 1 Dati doganali Codice doganale 39174000	Richiedi Informazioni
00000020616	TECNOGIUNTO A FLANGIA FISSA - DN 5" - PE-D 140 mm	€210,60 IVA esclusa	Dati fisici UM Base: NR Dimensione: 53 × 25 × 25 cm Volume: 0.0331 m³ Peso: 12,30 kg Quantità minima ordine: 1 Dati doganali Codice doganale 39174000	Richiedi Informazioni
00000020617	TECNOGIUNTO A FLANGIA FISSA - DN 6" - PE-D 160 mm	€241,20 IVA esclusa	Dati fisici UM Base: NR Dimensione: 29 × 44 × 29 cm Volume: 0.037 m³ Peso: 14,51 kg Quantità minima ordine: 1 Dati doganali Codice doganale 39174000	Richiedi Informazioni

Informazioni sul prodotto

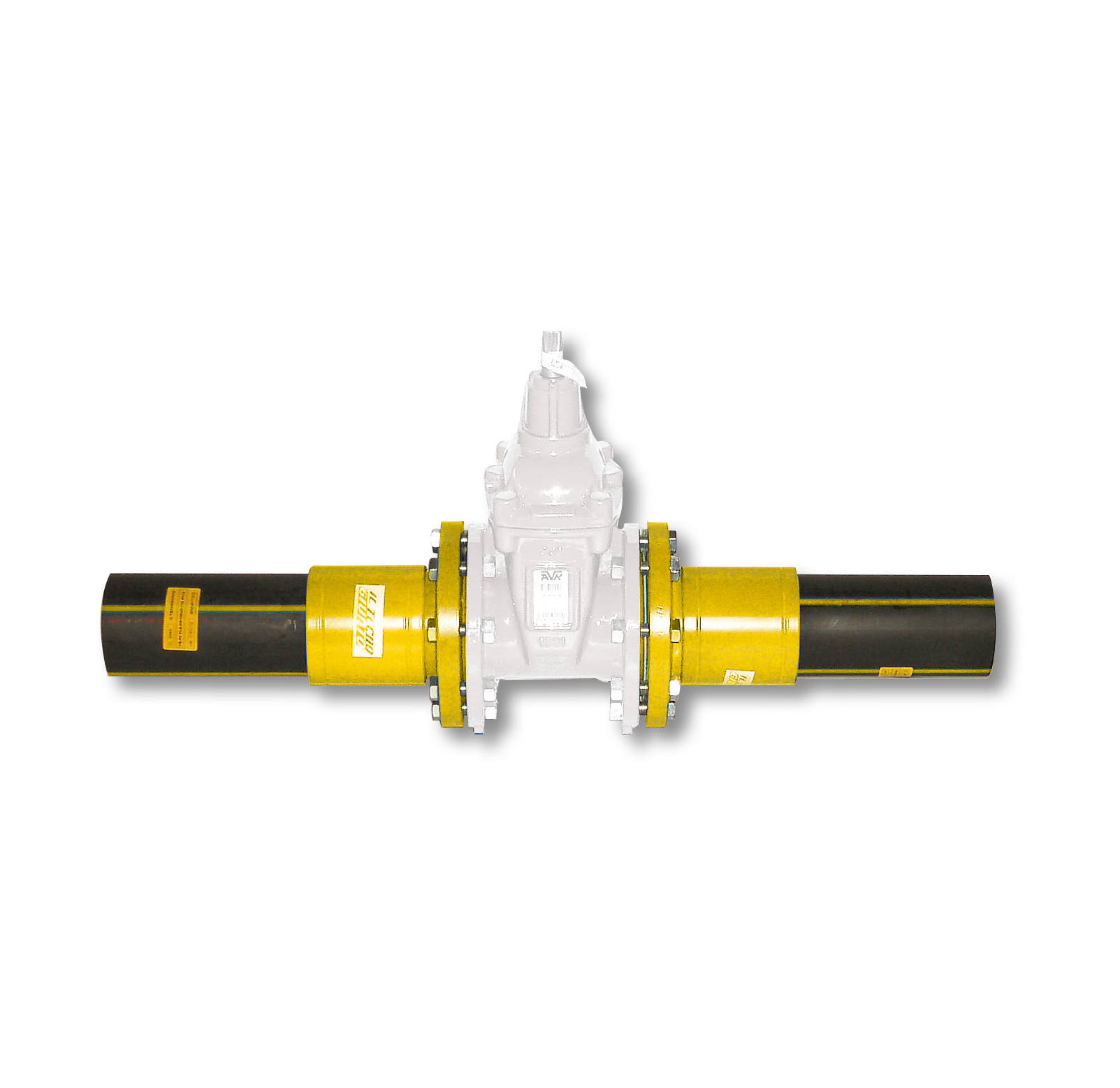

Tecnogiunto di transizione progettato per permettere il passaggio da un impianto in materiale plastico (polietilene) ad uno metallico, per permettere l'uscita dal terreno di impianti di distribuzione del gas combustibile. Le giunzioni di tubi in polietilene a tubazioni metalliche sono realizzate mediante collegamento a flangia fissa per il convogliamento di gas combustibili in pressione.

Si forniscono su richiesta giunti con diametri diversi.

Caratteristiche Tecniche

MATERIALI	tubo in acciaio API 5 L Gr.B codolo in PE100 S5 SDR 11 (PN16)
TIPOLOGIA DI FLANGIA	flangia conforme alla norma UNI EN 1092-1 PN10/PN16 (verniciata a polveri PPA571)
RIFERIMENTI NORMATIVI	UNI EN 1555-3: sistemi di tubazioni di materia plastica per la distribuzione di gas combustibili - polietilene (PE) UNI 9736: raccordi fabbricati cin giunzione mista metallo-polietilene per l'utilizzo in combustione di gas combustibili, acqua e altri fluidi in pressione e metallo-polipropilene per l'utilizzo in condotte di acqua e altri fluidi in pressione ISO 17885: plastic piping systems - mechanical fittings for pressure piping systems UNI 9034: condotte di distribuzione del gas con pressione massima di esercizio minore o uguale 0,5 MPa (5 bar) - materiali e sistemi di giunzione
TEMPERATURA DI ESERCIZIO	20°C

*SKU*	*DIAMETRO PE*	DN		*FLANGIA*	*KG (singolo pezzo)*	*IMBALLO*
*SKU*	*DIAMETRO PE*	"	mm	*FLANGIA*	*KG (singolo pezzo)*	*IMBALLO*
20611	63 mm	2"	60,3	PN10/16	2,4	2 pz.
20612	75 mm	2" 1/2	76,1	PN10/16	3,4	2 pz.
20613	90 mm	3"	88,9	PN10/16	4,0	2 pz.
20614	110 mm	4"	114,9	PN10/16	6,2	2 pz.
20615	125 mm	4"	114,3	PN10/16	6,6	2 pz.
20616	140 mm	5"	139,7	PN10/16	10,5	2 pz.
20617	160 mm	6"	168,3	PN10/16	13,4	2 pz.
