Tecnogiunto Curvo Rivestito

Versione filettata dielettrica

sku model price info add to cart

00000020410

TECNOGIUNTO CURVO DIELETTRICO RIVESTITO - DN 3/4" - PE-D 25 mm

on request

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
39174000

 Info Request

00000020411

TECNOGIUNTO CURVO DIELETTRICO RIVESTITO - DN 1" - PE-D 32 mm

on request

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
39174000

 Info Request

00000020412

TECNOGIUNTO CURVO DIELETTRICO RIVESTITO - DN 1" 1/4 - PE-D 40 mm

on request

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
39174000

 Info Request

00000020413

TECNOGIUNTO CURVO DIELETTRICO RIVESTITO - DN 1" 1/2 - PE-D 50 mm

on request

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
39174000

 Info Request

00000020414

TECNOGIUNTO CURVO DIELETTRICO RIVESTITO - DN 2" - PE-D 63 mm

on request

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
39174000

 Info Request

Product informations

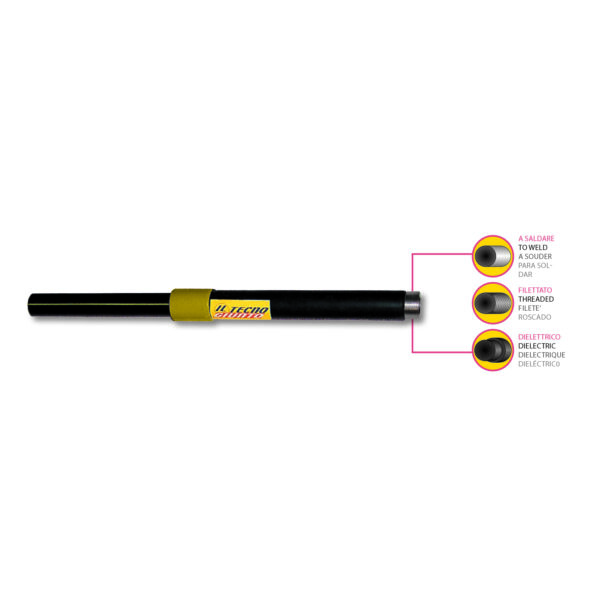

Tecnogiunto di transizione progettato per permettere il passaggio da un impianto in materiale plastico (polietilene) ad uno metallico, per permettere l'uscita dal terreno di impianti di distribuzione del gas combustibile. Le giunzioni di tubi in polietilene a tubazioni metalliche sono realizzate mediante collegamento filettato per il convogliamento di gas combustibili in pressione.

Questa tipologia di giunto ha lo scopo di assicurare la separazione elettrica permanente tra la parte interrata e quella aerea di un impianto gas, al fine di proteggere la parte a valle del giunto da eventuali correnti vaganti che potrebbero danneggiare la tubazione favorendone la corrosione.

Technical Features

MATERIALI
  • tubo in acciaio UNI EN 10255 rivestito secondo UNI 9099 - polycoat
  • codolo in PE100 S5 SDR 11 (PN16)
FILETTATURA filettatura esterna (maschio conica) secondo EN 10226-1 (R)
RIFERIMENTI NORMATIVI
  • UNI EN 1555-3: sistemi di tubazioni di materia plastica per la distribuzione di gas combustibili - polietilene (PE)
  • UNI 9736: raccordi fabbricati cin giunzione mista metallo-polietilene per l'utilizzo in combustione di gas combustibili, acqua e altri fluidi in pressione e metallo-polipropilene per l'utilizzo in condotte di acqua e altri fluidi in pressione
  • ISO 17885: plastic piping systems - mechanical fittings for pressure piping systems
  • UNI 9034: condotte di distribuzione del gas con pressione massima di esercizio minore o uguale 0,5 MPa (5 bar) - materiali e sistemi di giunzione
TEMPERATURA DI ESERCIZIO 20°C





SKU DIAMETRO PE DN KG (singolo pezzo) IMBALLO
" mm
20410 25 mm 3/4" 26,9 1,3 12 pz.
20411 32 mm 1" 33,7 2,5 10 pz.
20412 40 mm 1" 1/4 42,4 4,5 8 pz.
20413 50 mm 1" 1/2 48,3 4,8 6 pz.
20414 63 mm 2" 60,3 6 6 pz.
