Download Product Data Sheet

Regolatori Alta, Media e Bassa Pressione

Serie Alfa 150, regolazione ad azione diretta bilanciato

CERTIFICATO INAIL 0100, MODULO H - H 1

A NORMA EN 334

sku model price info add to cart

00000002651

REGOLATORE SERIE ALFA 150 BP - ATTACCHI DN 150 - USCITA 16 ÷ 320 mbar - CORPO IN GS400

€14.668,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
84818099

 Info Request

00000002652

REGOLATORE SERIE ALFA 150 MP - ATTACCHI DN 150 - USCITA 0,2 ÷ 1 bar - CORPO IN GS400

€15.086,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
84818099

 Info Request

00000002653

REGOLATORE SERIE ALFA 150 AP - ATTACCHI DN 150 - USCITA 0,5 ÷ 4 bar - CORPO IN GS400

€15.086,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
84818099

 Info Request

00000002655

VALVOLA DI BLOCCO DI MINIMA E MASSIMA PRESSIONE

€1.368,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
84818099

 Info Request

00000002657

REGOLATORE SERIE ALFA 150 BP - ATTACCHI DN 150 - USCITA 16 ÷ 320 mbar - CORPO IN ACCIAIO

€17.000,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
84818099

 Info Request

00000002658

REGOLATORE SERIE ALFA 150 MP - ATTACCHI DN 150 - USCITA 0,2 ÷ 1 bar - CORPO IN ACCIAIO

€17.252,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
84818099

 Info Request

00000002659

REGOLATORE SERIE ALFA 150 AP - ATTACCHI DN 150 - USCITA 0,5 ÷ 4 bar - CORPO IN ACCIAIO

€17.499,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
84818099

 Info Request

Product informations

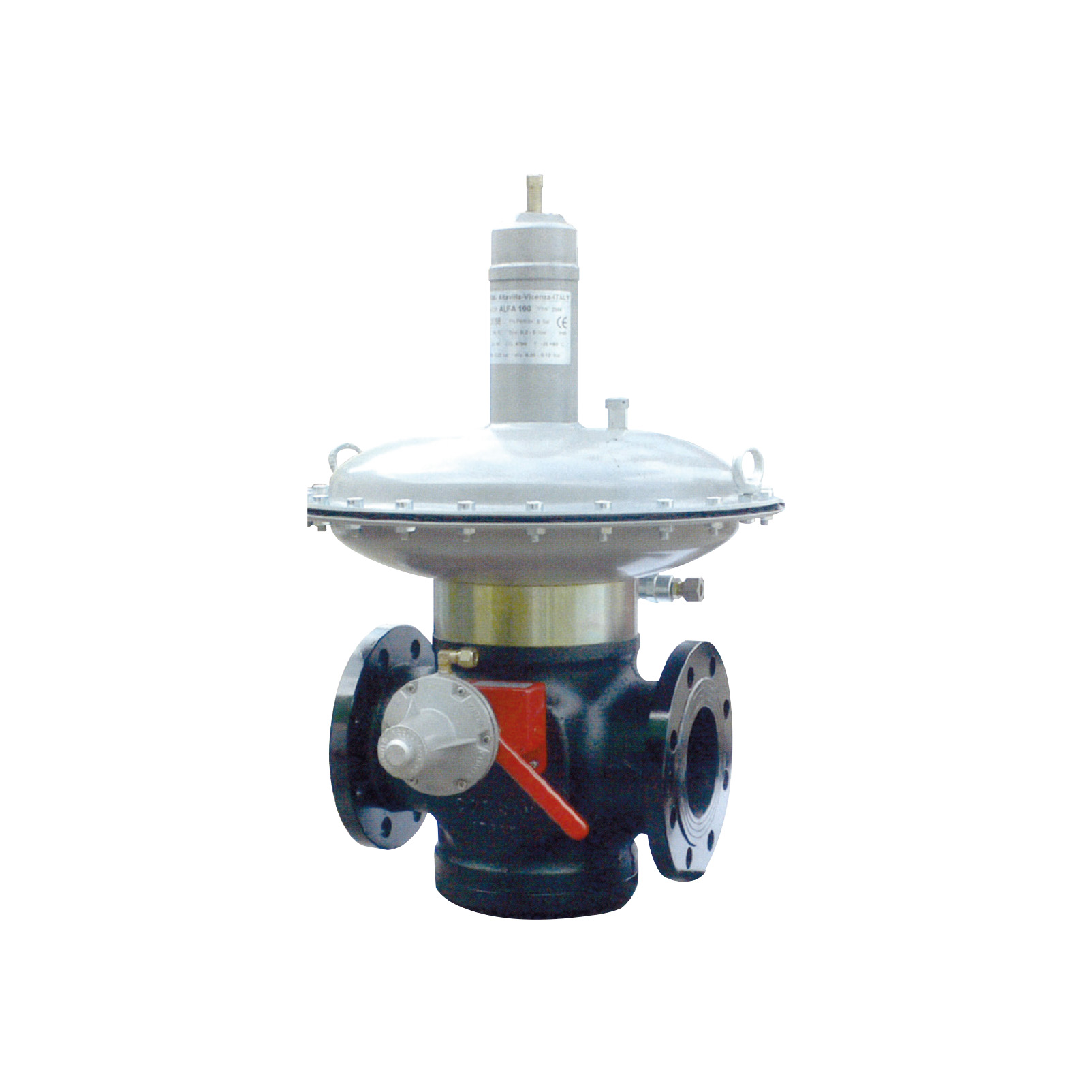

Regolatori serie Alfa 150 regolazione ad azione diretta bilanciati, dotati di presa d'impulso esterna, adatti per l'impiego di gas non corrosivi come metano e GPL. Fornibile completo di valvola di blocco di minima e massima pressione a valle.

Disponibile anche la valvola di blocco di minima e di massima pressione (sku 2655).

Technical Features

PORTATA vedi tabella sottostante
ATTACCO ENTRATA DN 150
ATTACCO USCITA DN 150
PRESSIONE IN ENTRATA
  • modelli BP 0,5 ÷ 5 bar (sku 2651 / 2657)
  • modelli MP 0,5 ÷ 5 bar (sku 2652 / 2658)
  • modelli AP max 18 bar (sku 2653 / 2659)
PRESSIONE IN USCITA
  • modelli BP 16 ÷ 320 mbar (sku 2651 / 2657)
  • modelli MP 0,2 ÷ 1 bar (sku 2652 / 2658)
  • modelli AP 0,8 ÷ 1,5 bar (sku 2653 / 2659)
CLASSE DI PRECISIONE RG fino a 5 / SG ± 10%
TEMPERATURA D'ESERCIZIO - 20°C ÷ + 60°C
PRESA D'IMPULSO Ø 14
MATERIALI
  • corpo: ghisa GS 400 (sku 2651 / 2652 / 2653)
  • corpo: acciaio (sku 2657 / 2658 / 2659)
  • testata: acciaio
  • tenuta: gomma nitrilica NBR o HNBR
  • membrana: tessuto gommato sandwich

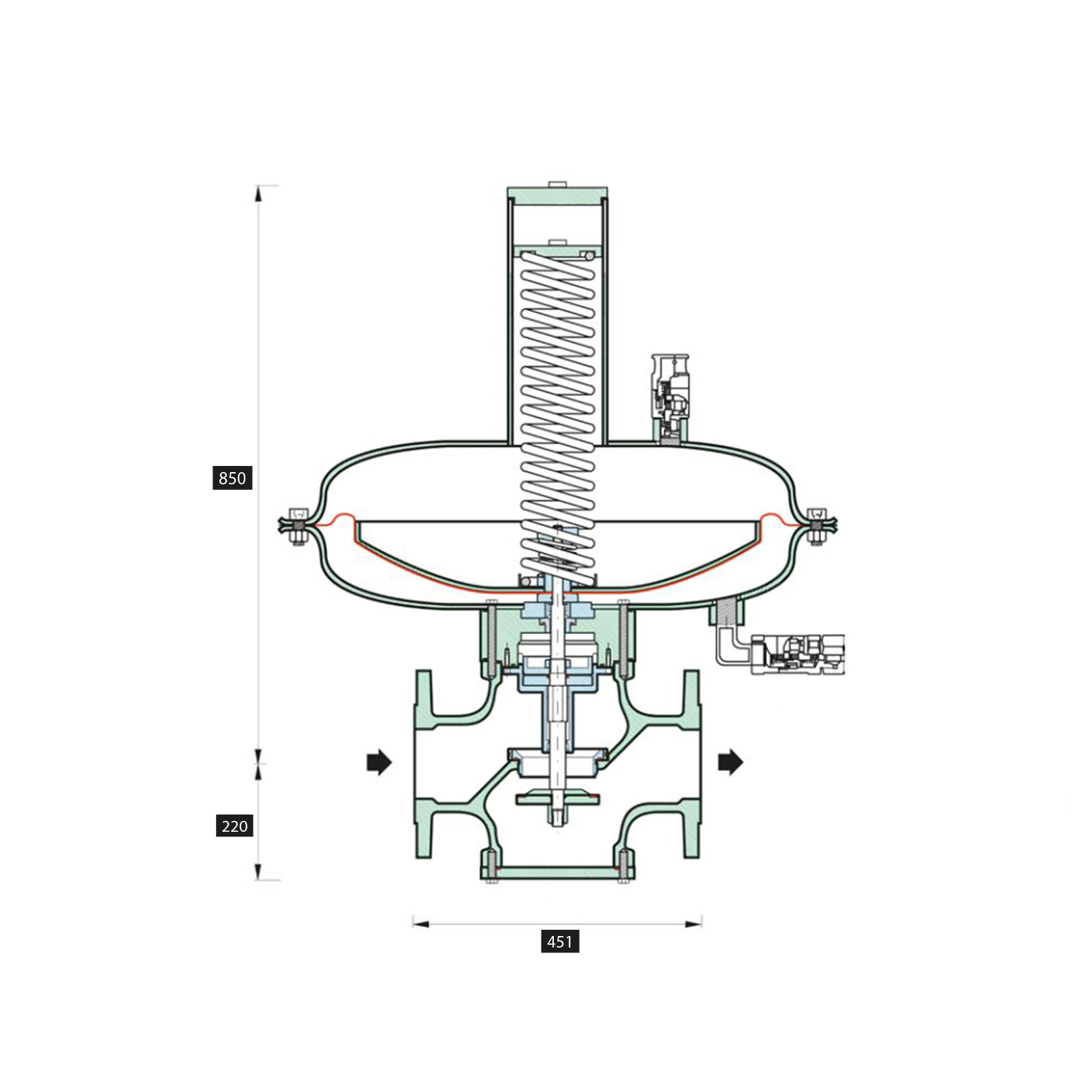

DIMENSIONI 850 x 451 x 220 mm



TABELLA PORTATE M3/H

TABELLA PORTATE M3/H

MODELLI BASSA PRESSIONE (BP)

 PRESSIONE IN ENTRATA
0,2 Bar 0,3 Bar 0,5 Bar 1 Bar
PRESSIONE IN USCITA 25 mbar 3261 m3/h 4090 m3/h 5411 m3/h 3024 m3/h
50 mbar 3057 m3/h 3945 m3/h 5322 m3/h 7886 m3/h
100 mbar 2558 m3/h 3612 m3/h 5122 m3/h 7900 m3/h
150 mbar 1854 m3/h 3200 m3/h 4891 m3/h 7803 m3/h
200 mbar - 2673 m3/h 4821 m3/h 7693 m3/h

MODELLI BASSA PRESSIONE (



TABELLA PORTATE M3/H

MODELLI MEDIA PRESSIONE (MP)

 PRESSIONE IN ENTRATA
0,3 Bar 0,5 Bar 0,1 Bar 1,5 Bar
PRESSIONE IN USCITA 0,2 Bar 2673 m3/h 4621 m3/h 7693 m3/h 10140 m3/h
0,3 Bar - 3927 m3/h 7428 m3/h 10002 m3/h
0,5 Bar - - 6681 m3/h 9616 m3/h
0,7 Bar - - 5499 m3/h 9046 m3/h
1 Bar - - - 7702 m3/h





TABELLA PORTATE M3/H

 MODELLI ALTA PRESSIONE (AP)

 PRESSIONE IN ENTRATA
2 Bar 3 Bar 4 Bar 5 Bar
PRESSIONE IN USCITA 0,8 Bar 12090 m3/h 16573 m3/h 19085 m3/h 19085 m3/h
1 Bar 10989 m3/h 16120 m3/h 20646 m3/h 24948 m3/h
1,5 Bar 8609 m3/h 15137 m3/h 20151 m3/h 24706 m3/h
2 Bar - 13363 m3/h 19232 m3/h 24181 m3/h
3 Bar - - 15404 m3/h 21978 m3/h





Per ottenere le portate in kg/h di GPL, moltiplicare i valori riportati in rosso x 1,42.
