Gruppo di Riduzione Doppia Linea per GPL
Versione II° Stadio con/senza valvole di blocco, portata 100 kg/h
A RICHIESTA, DISPONIBILE PRESSIONE MAX 300 mbar
PER PORTATE SUPERIORI O MODELLI DIFFERENTI, CHIEDERE INFORMAZIONI AL NOSTRO UFFICIO COMMERCIALE
| sku | modello | prezzo | info | add to cart | |
|---|---|---|---|---|---|
|
|
00000013046 |
 GRUPPO DI RIDUZIONE DOPPIA LINEA PER GPL II° STADIO - portata 100 kg/h |
€3.154,00 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
|
|
00000013047 |
 GRUPPO DI RIDUZIONE DOPPIA LINEA PER GPL II° STADIO - portata 100 kg/h - CON VALVOLA DI BLOCCO |
€4.028,00 IVA esclusa |
Dati fisici UM Base: Dimensione: Volume: Peso: Quantità minima ordine: Dati doganali Codice doganale |
Richiedi Informazioni |
Informazioni sul prodotto
Gruppo di riduzione doppia linea per GPL versione II° Stadio con/senza valvole di blocco, costituito da due linee identiche, di cui una di servizio e una di soccorso.

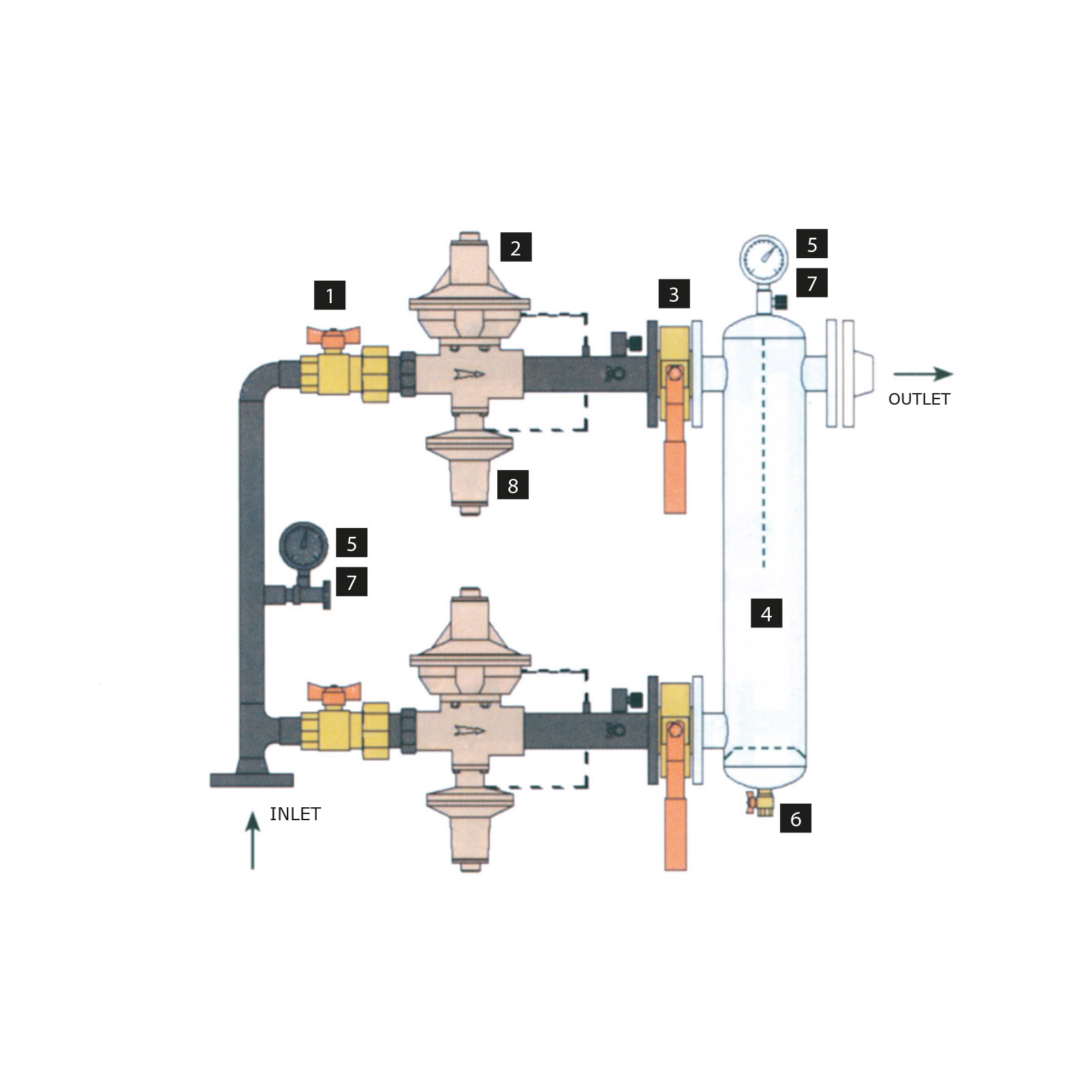

| STRUTTURA DEL GRUPPO DI RIDUZIONE | ||||
|---|---|---|---|---|
| 1 | valvola a sfera con bocchettone | |||
| 2 | riduttore | |||
| 3 | valvola a farfalla | |||
| 4 | barilotto di condensa | |||
| 5 | manometro | |||
| 6 | valvola a sfera di spurgo | |||
| 7 | rubinetto a spillo | |||
| 8 | valvola di blocco max pressione - presente solo nel sku 13047 | |||
Caratteristiche Tecniche
| PORTATA | 100 kg/h |
|---|---|
| ATTACCO ENTRATA | DN 25 |
| ATTACCO USCITA | DN 40 |
| PRESSIONE IN ENTRATA | 0,5 ÷ 1,5 bar |
| PRESSIONE IN USCITA | 35 mbar |
| TIPOLOGIA DI RIDUTTORE | Mod. ALFA 20 |
| TIPO DI MANOMETRO | Ø 60 - attacco radiale 1/4" |
| VALVOLA A FARFALLA | DN 40 - PN 16 |
| VALVOLA A SFERA DI SPURGO | attacco 1/4" - PN 16 |
| VALVOLA A SFERA con bocchettone | DN 3/4" - 1" 1/4 - PN 40 |
| DIAMETRO BARILOTTO DI CONDENSA | - |
| VALVOLA DI BLOCCO MAX PRESSIONE | OPSO - presente solo nel sku 13047 |
| RUBINETTO A SPILLO | 1/4" - PN 40 |
