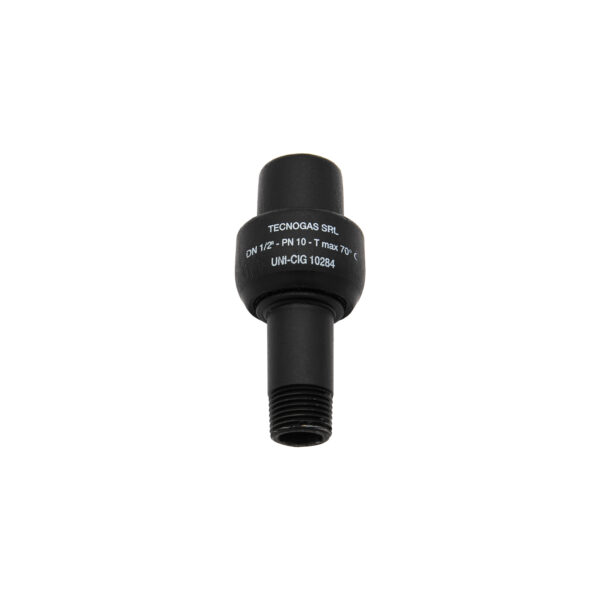

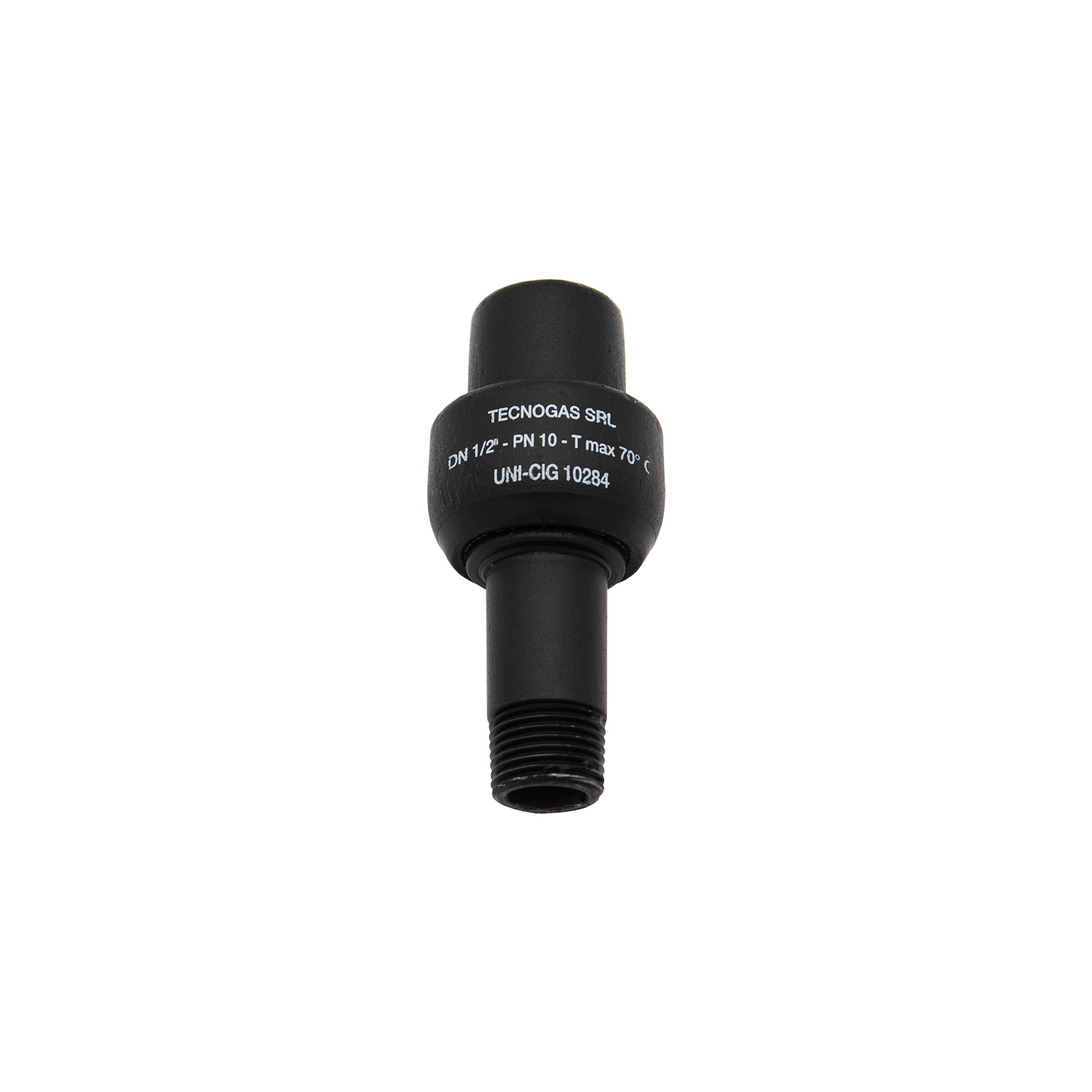

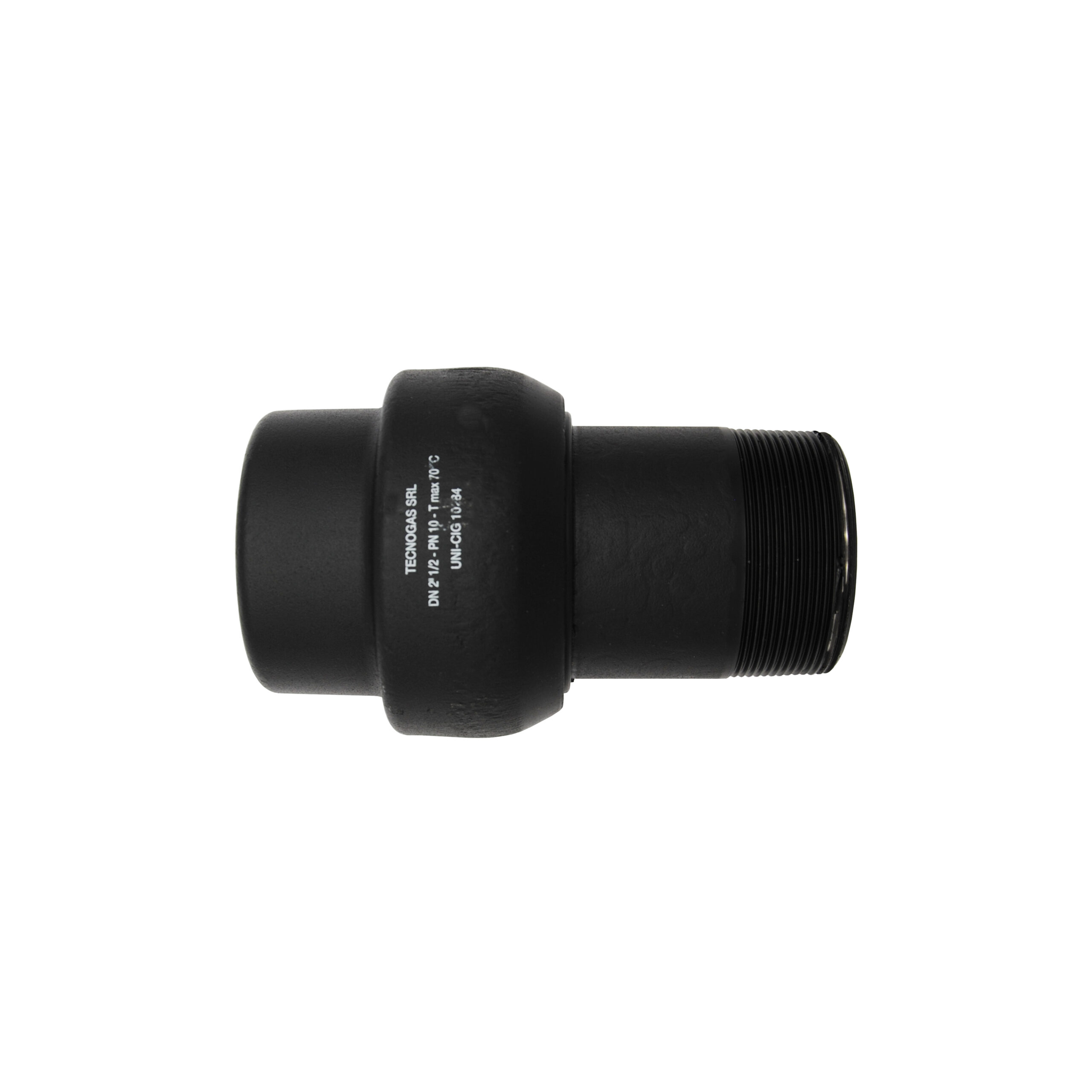

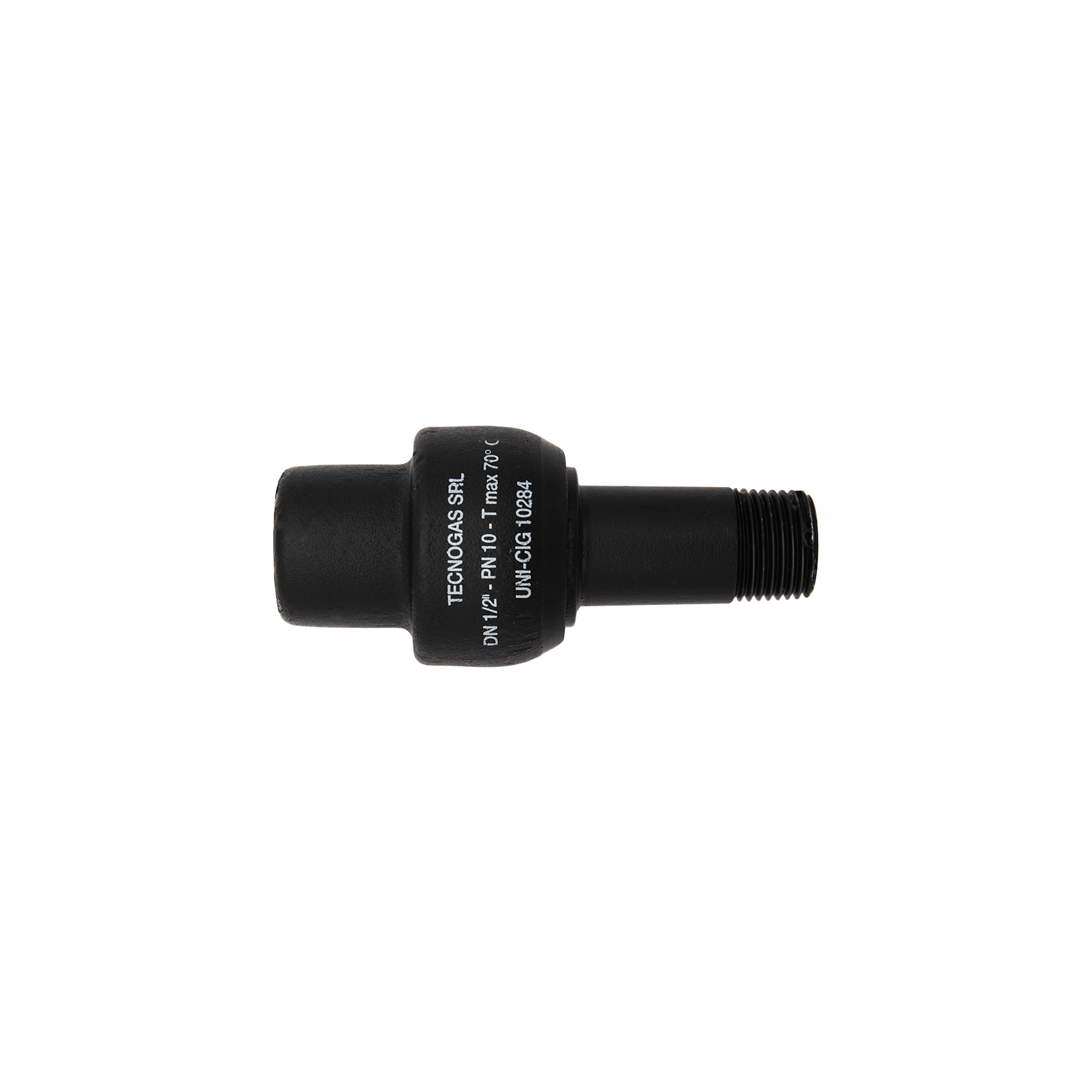

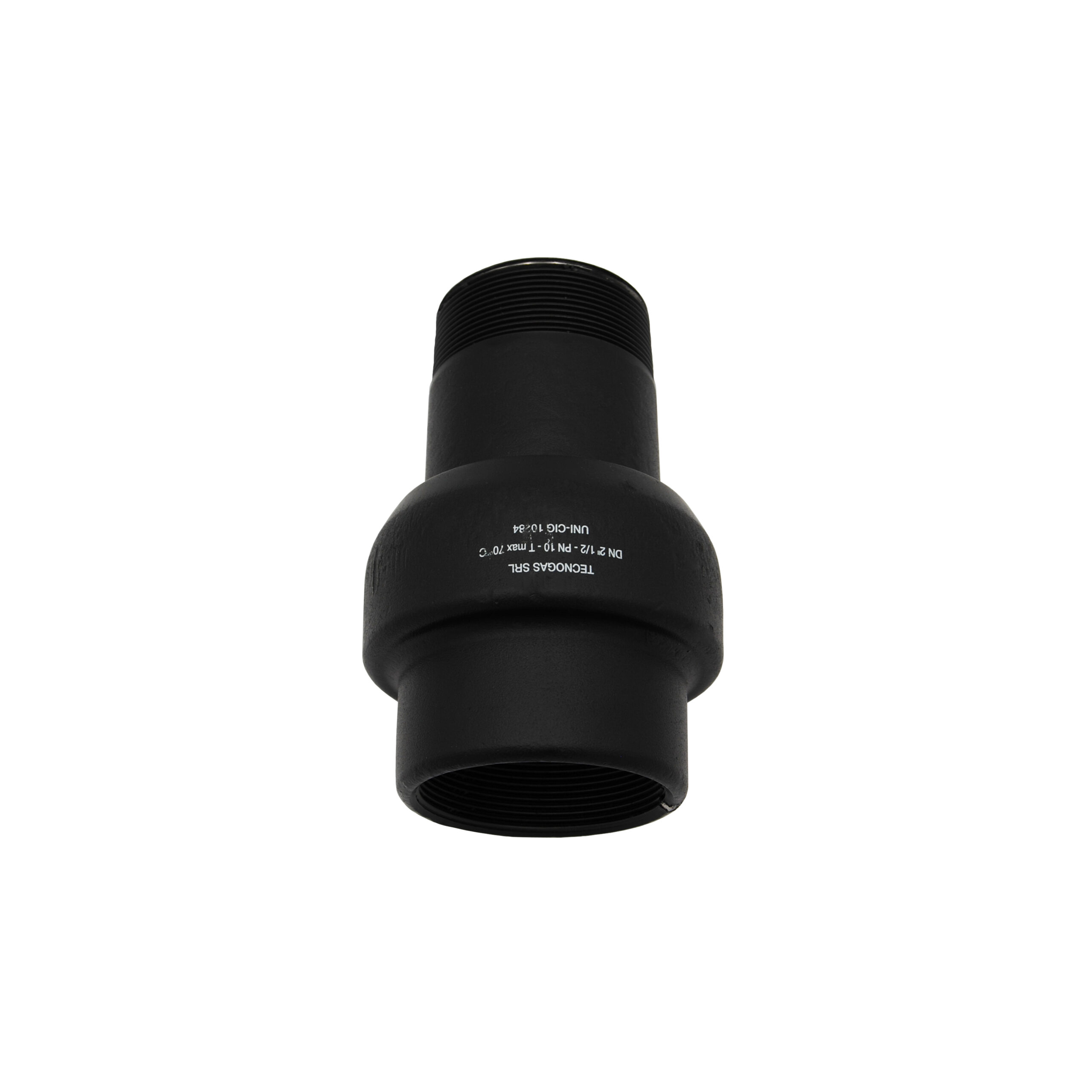

Giunto Isolante Dielettrico MF PN10

Per utenze gas e acqua

COSTRUITI E COLLAUDATI IN ACCORDO A UNI CIG 10284

sku model price info add to cart

00000020000

GIUNTO DIELETTRICO - Ø 3/4" MF

27,20 IVA esclusa

Physical data

UM Base:
NR

Dimension:
5 × 11 × 5 cm

Volume:
0.0003 m3

Weight:
0,50 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

00000020010

GIUNTO DIELETTRICO - Ø 1" MF

32,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
6 × 12 × 6 cm

Volume:
0.0004 m3

Weight:
0,68 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

00000020015

GIUNTO DIELETTRICO - Ø 1" 1/4 MF

41,20 IVA esclusa

Physical data

UM Base:
NR

Dimension:
7 × 14 × 7 cm

Volume:
0.0007 m3

Weight:
1,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

00000020020

GIUNTO DIELETTRICO - Ø 1" 1/2 MF

47,60 IVA esclusa

Physical data

UM Base:
NR

Dimension:
15 × 8 × 8 cm

Volume:
0.001 m3

Weight:
1,20 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

00000020025

GIUNTO DIELETTRICO - Ø 2" MF

68,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
9 × 16 × 9 cm

Volume:
0.0014 m3

Weight:
1,68 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

00000020030

GIUNTO DIELETTRICO - Ø 2" 1/2 MF

147,20 IVA esclusa

Physical data

UM Base:
NR

Dimension:
11 × 17 × 11 cm

Volume:
0.0021 m3

Weight:
3,05 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

00000020035

GIUNTO DIELETTRICO - Ø 3" MF

208,40 IVA esclusa

Physical data

UM Base:
NR

Dimension:
13 × 20 × 13 cm

Volume:
0.0034 m3

Weight:
4,38 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

00000020036

GIUNTO DIELETTRICO - Ø 4" MF

362,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
16 × 22 × 16 cm

Volume:
0.0056 m3

Weight:
6,17 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

00000020040

GIUNTO DIELETTRICO - Ø 1/2" MF

26,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
4 × 10 × 4 cm

Volume:
0.0002 m3

Weight:
0,37 kg

Minimum Order Quantity:
1

Customs data

Customs Code
73079210

Info Request

Product informations

Giunto isolante progettato per essere installato negli impianti a bassa pressione (10 Kg/cm2) di adduzione del gas/acqua alle utenze domestiche; la sua funzione è di assicurare la separazione elettrica tra la parte interrata della tubazione e quella fuori terra, al fine di proteggere la parte di tubazione a valle del giunto da eventuali correnti vaganti che potrebbero danneggiare il tubo, favorendone la corrosione. I vantaggi nell'uso di questo prodotto sono, la riduzione dei costi di manutenzione e la garanzia di una maggiore sicurezza ed efficienza dell'impianto.

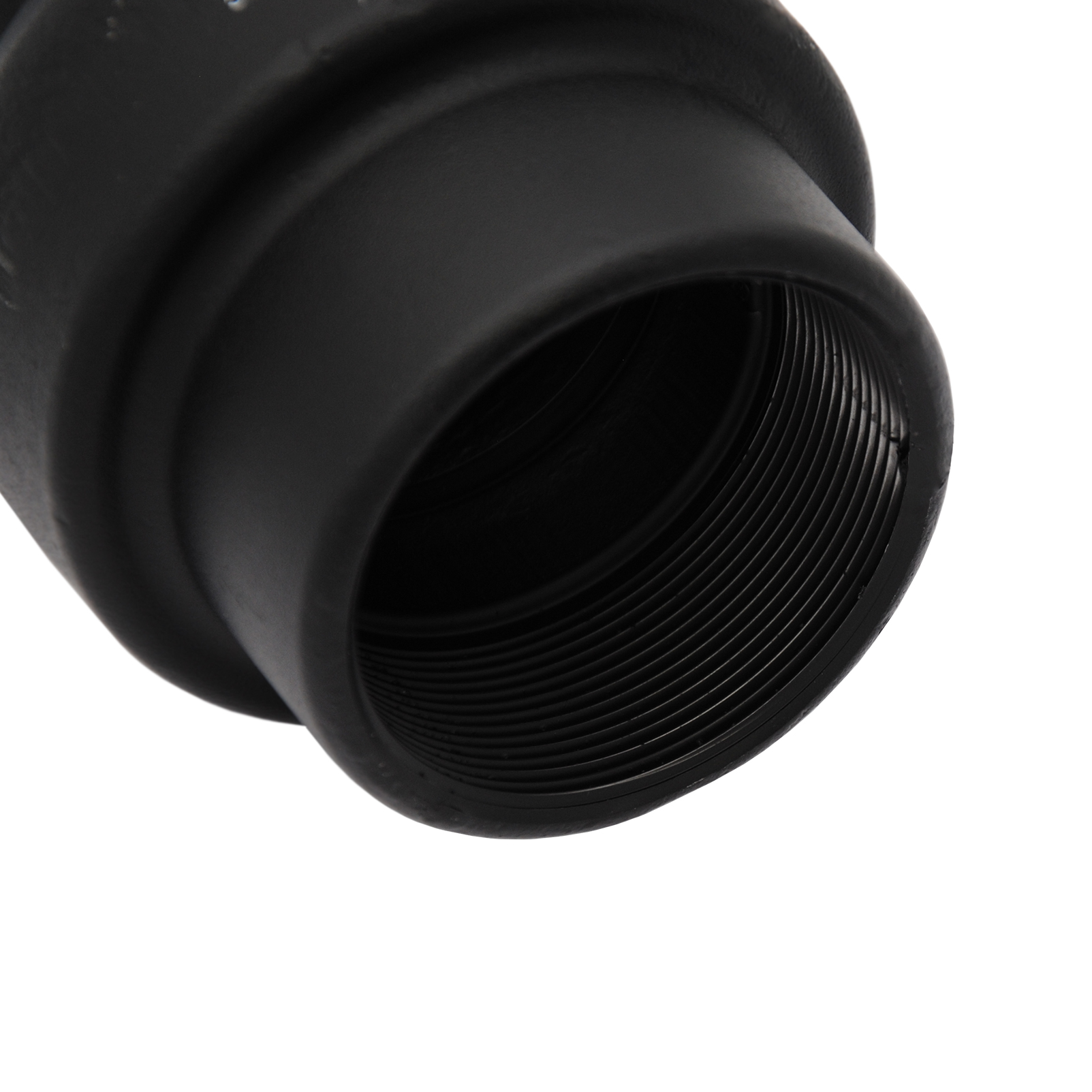

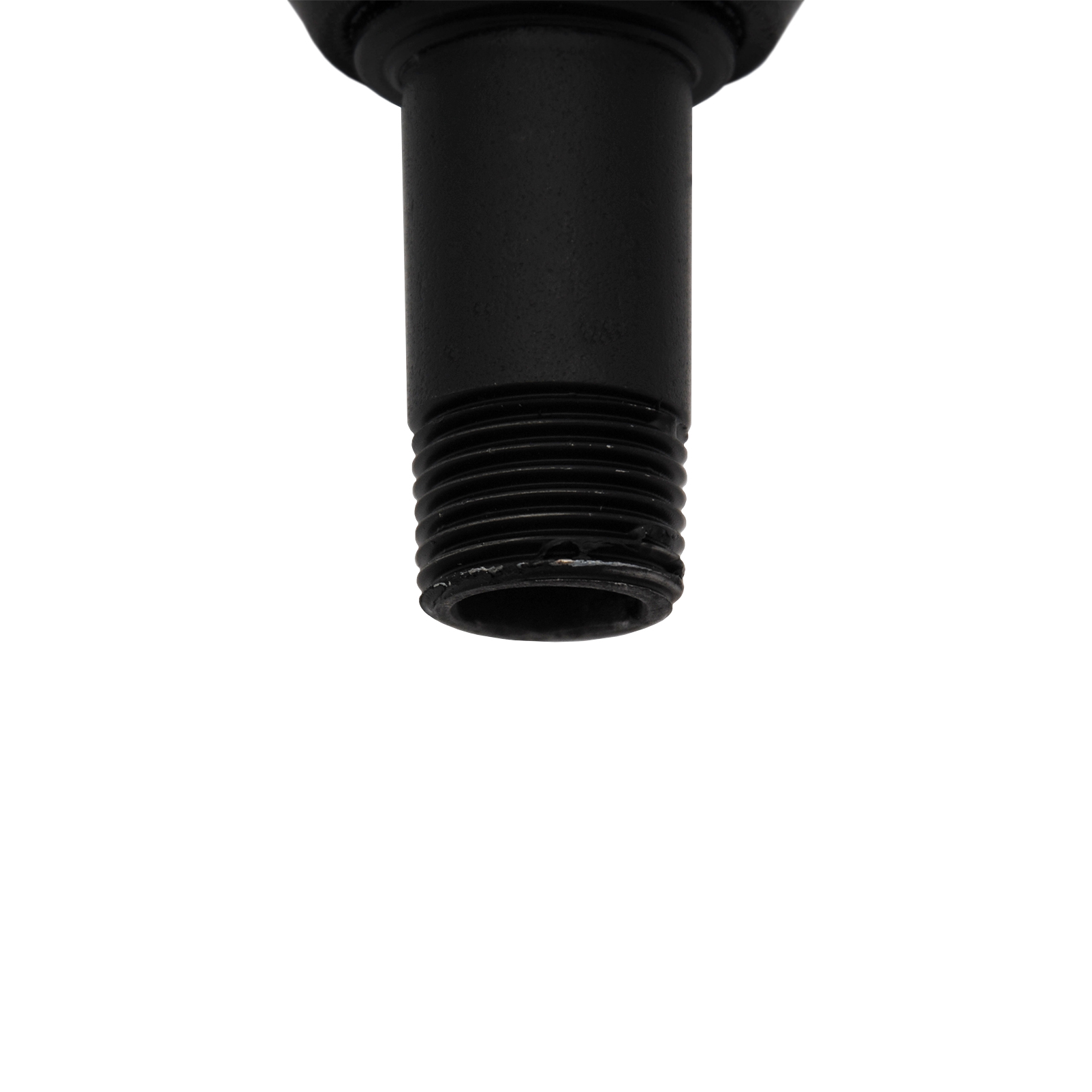

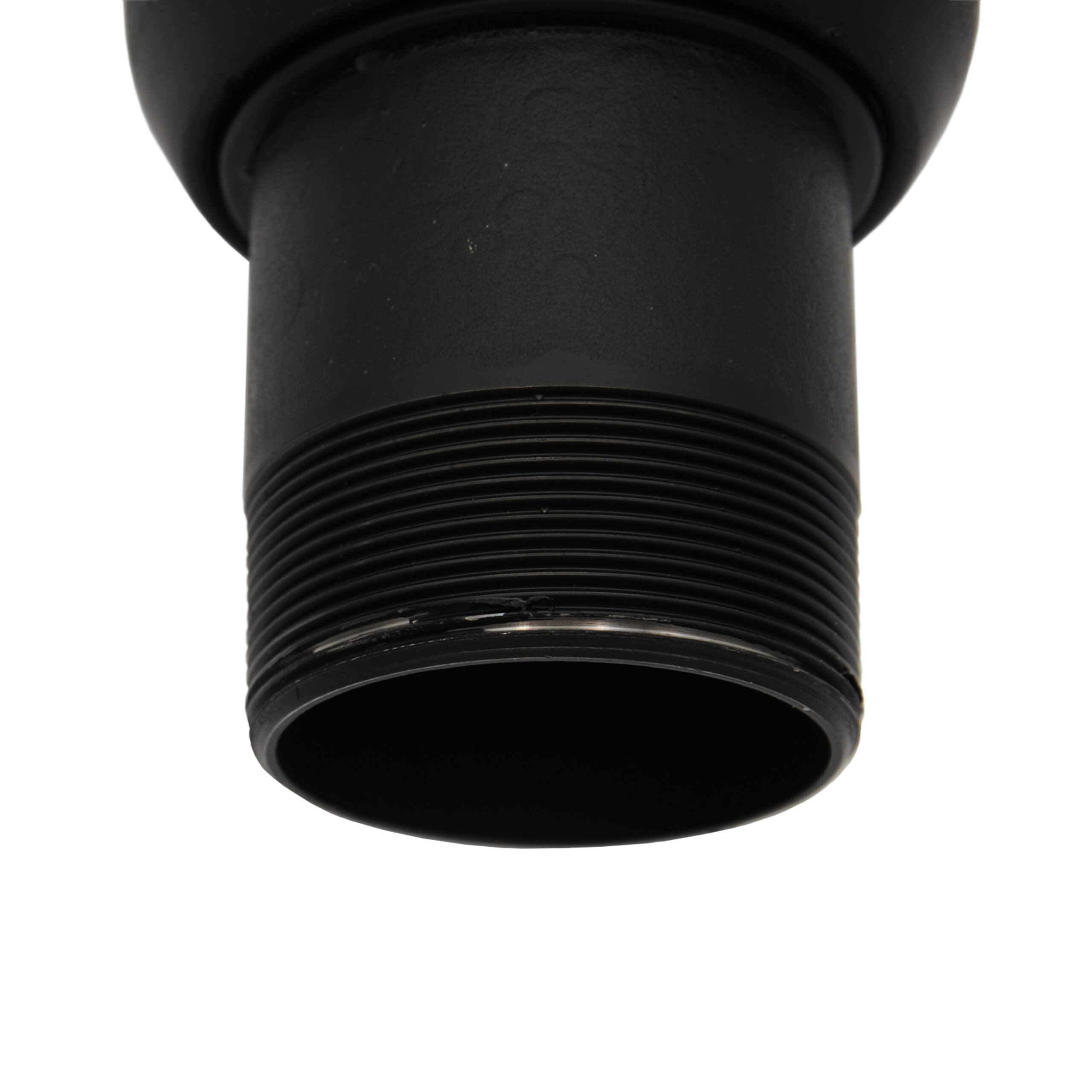

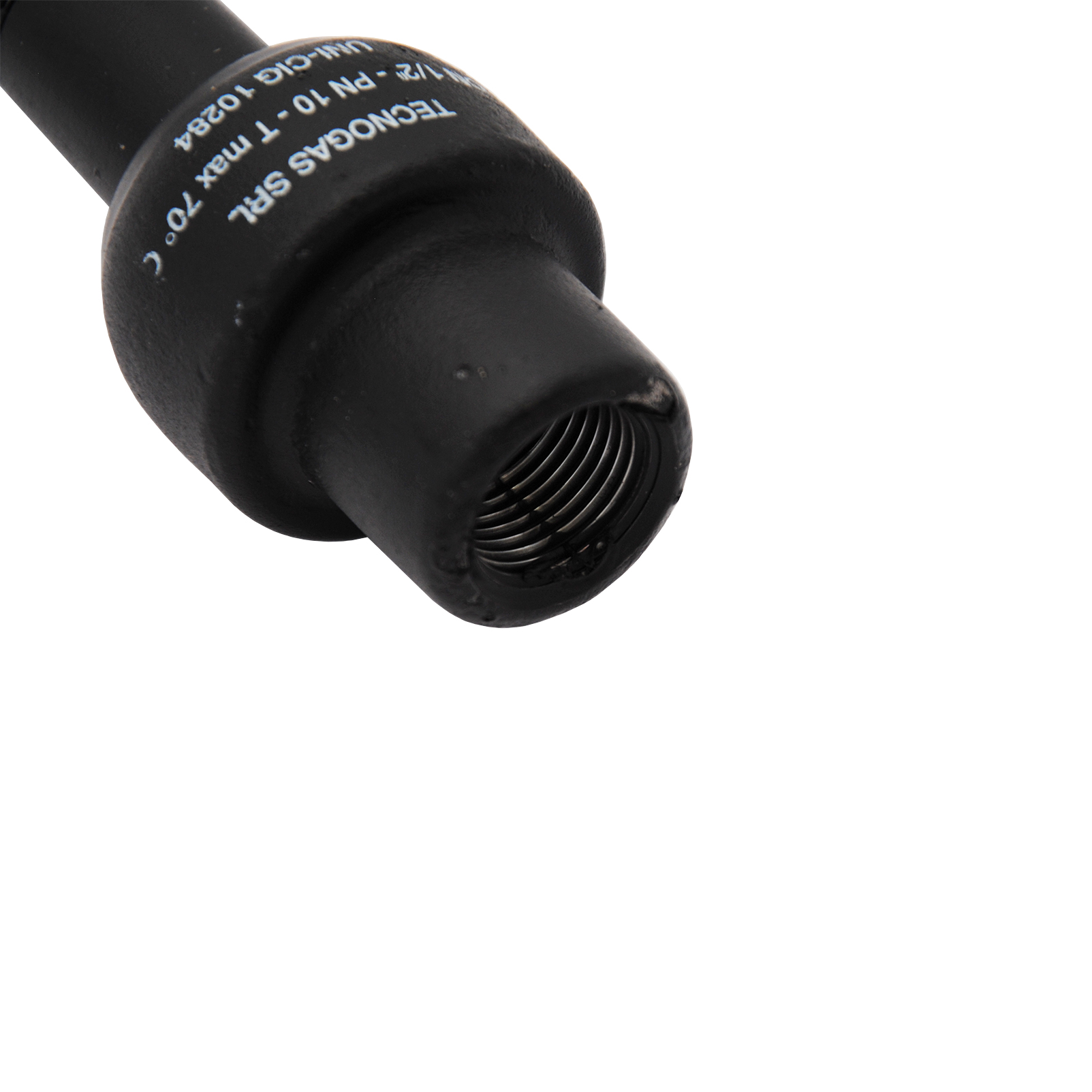

Nel giunto MF (maschio-femmina) entrambe le estremità del giunto sono filettate, filettatura maschio conica e filettatura femmina cilindrica; questa caratteristica rende più semplice e rapida l'attività di installazione.

Technical Features

TEMPERATURA DI ESERCIZIO - 15°C ÷ + 70°C
RESISTENZA ISOLAMENTO IN ARIA 10 Mohm
TENSIONE ISOLAMENTO IN ARIA 3.0 Kv
PRESSIONE DI ESERCIZIO 10 Kg/cm2
MATERIALI
  • tronchetto forgiato in acciaio API-5L gr.B
  • bicchiere forgiato in acciaio ASTM A 105
  • anelli isolanti in policarbonato
  • guarnizione in Hytrel 40 D Dupond
  • verniciatura epossifenolica
ATTACCHI filettatura ISO7/EN10226-1

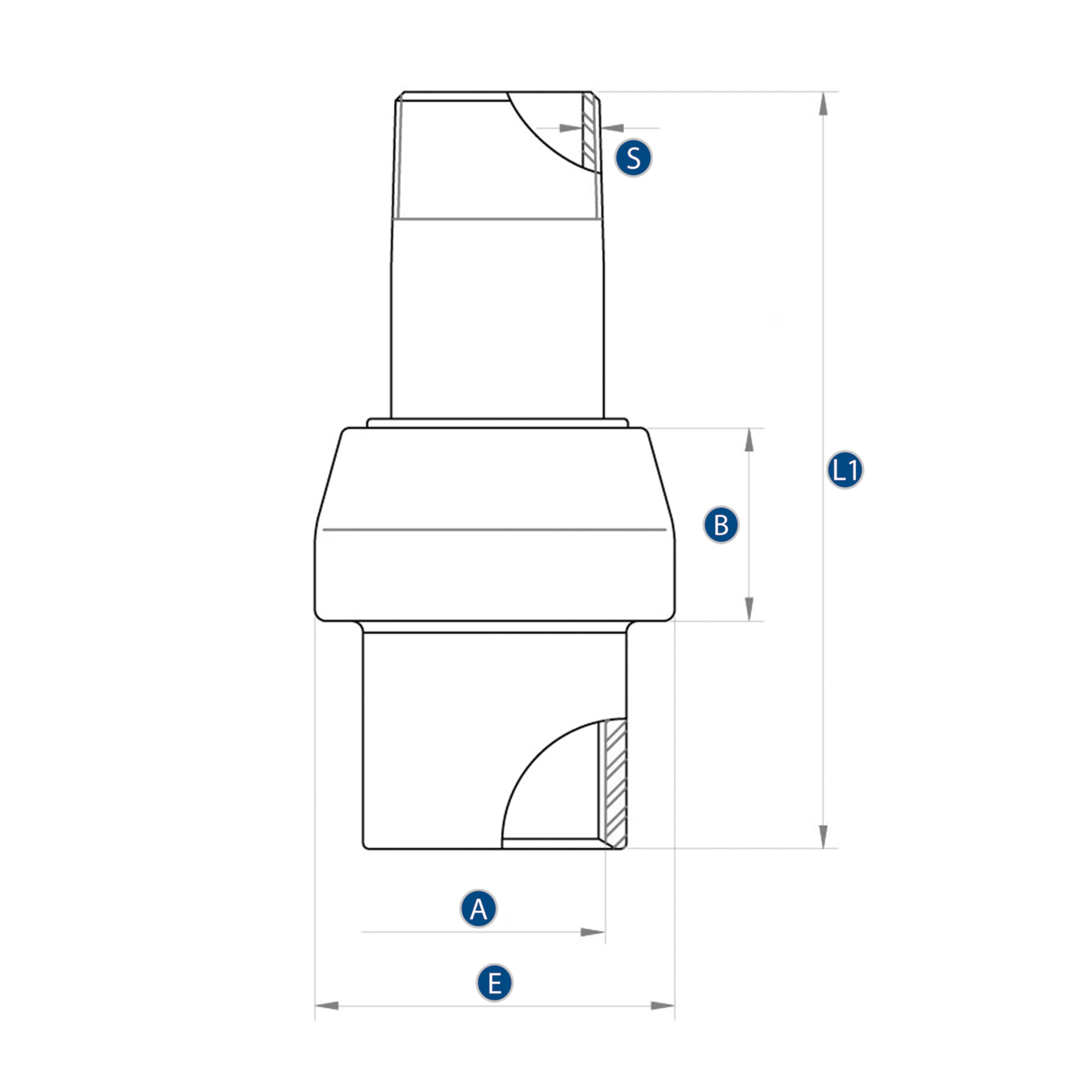

DIMENSIONI (consultare il disegno tecnico)
SKU DN A E B L1 PESO
20040 Ø 1/2" 21,3 mm 46 mm 28 mm 100 mm 0,4 kg
20000 Ø 3/4" 26,7 mm 53 mm 30 mm 110 mm 0,5 kg
20010 Ø 1" 33,4 mm 60 mm 32 mm 120 mm 0,7 kg
20015 Ø 1" 1/4 42,2 mm 71 mm 35 mm 135 mm 1,0 kg
20020 Ø 1" 1/2 48,3 mm 77 mm 37 mm 145 mm 1,2 kg
20025 Ø 2" 60,3 mm 90 mm 38 mm 150 mm 1,7 kg
20030 Ø 2" 1/2 76,1 mm 113 mm 53 mm 170 mm 3,0 kg
20035 Ø 3" 88,9 mm 127 mm 53 mm 200 mm 4,0 kg
20036 Ø 4" 114,3 mm 156 mm 65 mm 200 mm 6,5 kg
