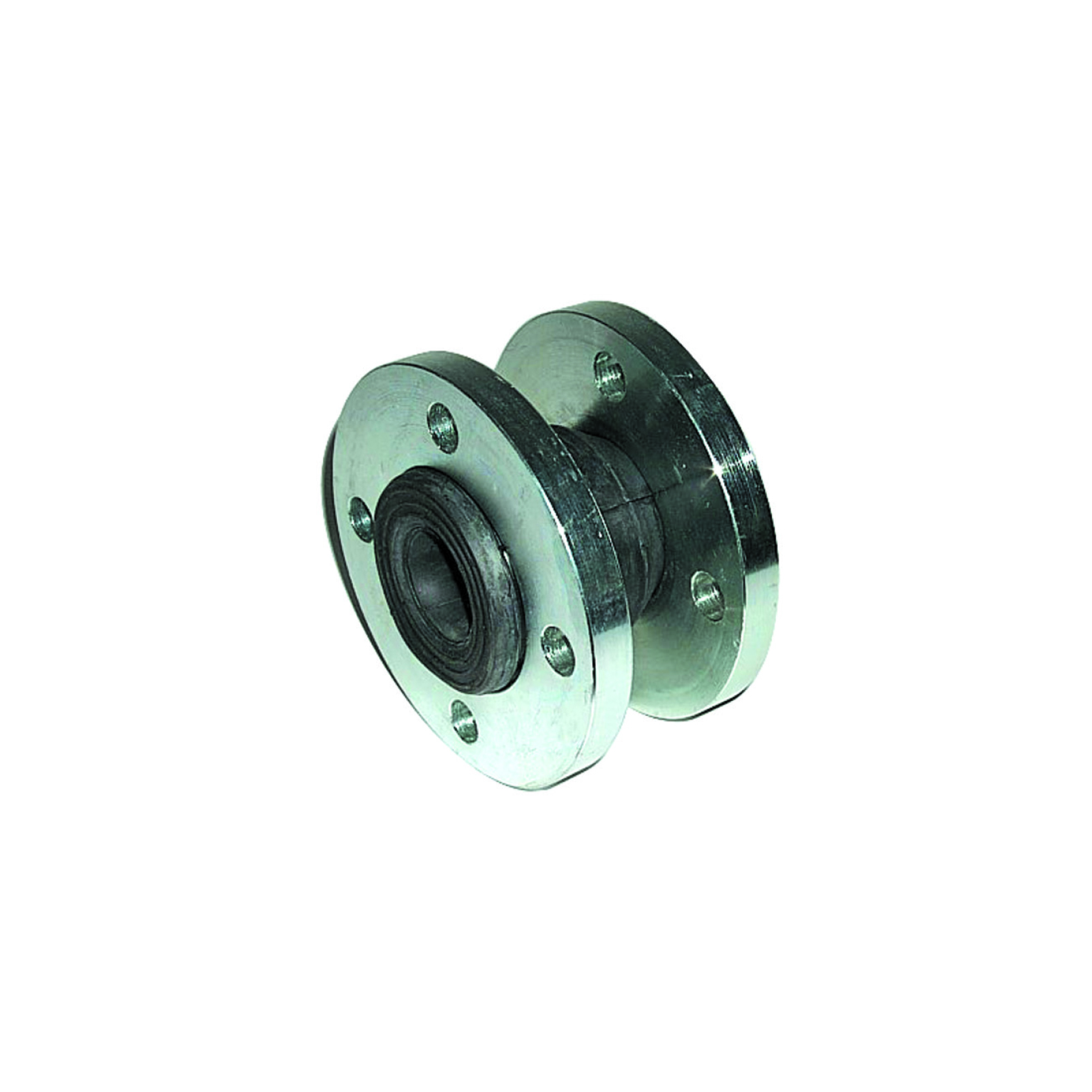

Giunto Elastico in Gomma Flangiato

Per acqua

SONO DISPONIBILI A RICHIESTA ALTRI SCARTAMENTI

sku model price info add to cart

00000015214

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 50

58,85 IVA esclusa

Physical data

UM Base:
NR

Dimension:
16 × 12 × 16 cm

Volume:
0.0033 m3

Weight:
4,29 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015215

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 65

63,85 IVA esclusa

Physical data

UM Base:
NR

Dimension:
19 × 19 × 13 cm

Volume:
0.0049 m3

Weight:
5,40 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015216

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 80

77,40 IVA esclusa

Physical data

UM Base:
NR

Dimension:
20 × 15 × 20 cm

Volume:
0.0063 m3

Weight:
6,94 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015217

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 100

103,15 IVA esclusa

Physical data

UM Base:
NR

Dimension:
23 × 16 × 23 cm

Volume:
0.0085 m3

Weight:
7,50 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015218

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 125

119,35 IVA esclusa

Physical data

UM Base:
NR

Dimension:
25 × 18 × 26 cm

Volume:
0.0117 m3

Weight:
11,80 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015219

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 150

165,50 IVA esclusa

Physical data

UM Base:
NR

Dimension:
29 × 20 × 29 cm

Volume:
0.0168 m3

Weight:
13,47 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015220

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 200

235,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
35 × 23 × 35 cm

Volume:
0.0282 m3

Weight:
18,39 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015225

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 32

34,90 IVA esclusa

Physical data

UM Base:
NR

Dimension:
16 × 11 × 16 cm

Volume:
0.0028 m3

Weight:
3,10 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015226

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 40

43,00 IVA esclusa

Physical data

UM Base:
NR

Dimension:
16 × 11 × 16 cm

Volume:
0.0028 m3

Weight:
3,42 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015236

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 250

377,30 IVA esclusa

Physical data

UM Base:
NR

Dimension:
41 × 25 × 41 cm

Volume:
0.042 m3

Weight:
25,50 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015238

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 300

427,15 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

00000015240

GIUNTO ELASTICO IN GOMMA FLANGIATO - DN 400

717,20 IVA esclusa

Physical data

UM Base:
NR

Dimension:
N/A

Volume:
0 m3

Weight:
0,00 kg

Minimum Order Quantity:
1

Customs data

Customs Code
40169300

Info Request

Product informations

Giunto elastico flangiato creato per proteggere l'impianto da movimenti di allungamento, compressione e flessione; svolge inoltre la funzione antivibrante e di assorbimento del rumore. Il giunto, deve essere sempre installato tra due punti fissi e opportunamente dimensionati.

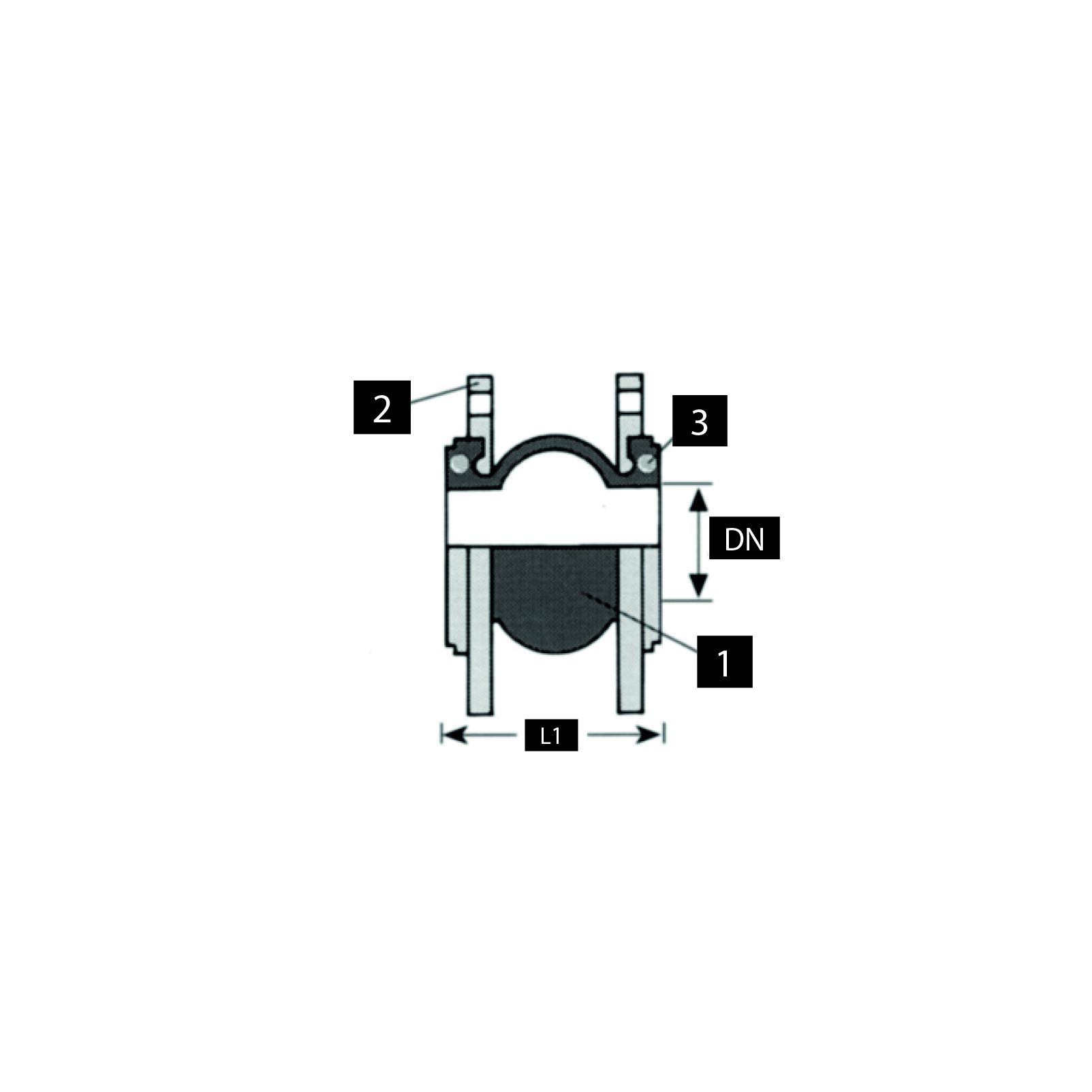

STRUTTURA
1 filetto
2 strato esterno in gomma
3 strato interno in gomma

Technical Features

MATERIALI
  • corpo: EPDM (non uso alimentare)
  • flangia: acciaio ZN
  • anima: acciaio
ATTACCHI DIN 2501 - PN10 standard - PN6 - PN16 - Ansi 150 a richiesta
TEMPERATURA DI UTILIZZO - 10°C ÷ + 105°C - standard 80°C
PRESSIONE MASSIMA
  • 30°C/16 bar
  • 60°C/12 bar
  • 80°C/6 bar
  • 100°C/2 bar
DEPRESSIONE MASSIMA 700 mm/hg



SCARTAMENTO
SKU 15225 15226 15214 15215 15216 15217 15218 15219 15220 15236 15238 15240
ATTACCO DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 400
L1 LUNGHEZZA LIBERA F 8.000 95 mm 95 mm 105 mm 115 mm 135 mm 150 mm 165 mm 180 mm 210 mm 230 mm 245 mm 255 mm
