Convertitore Elettronico di Volume

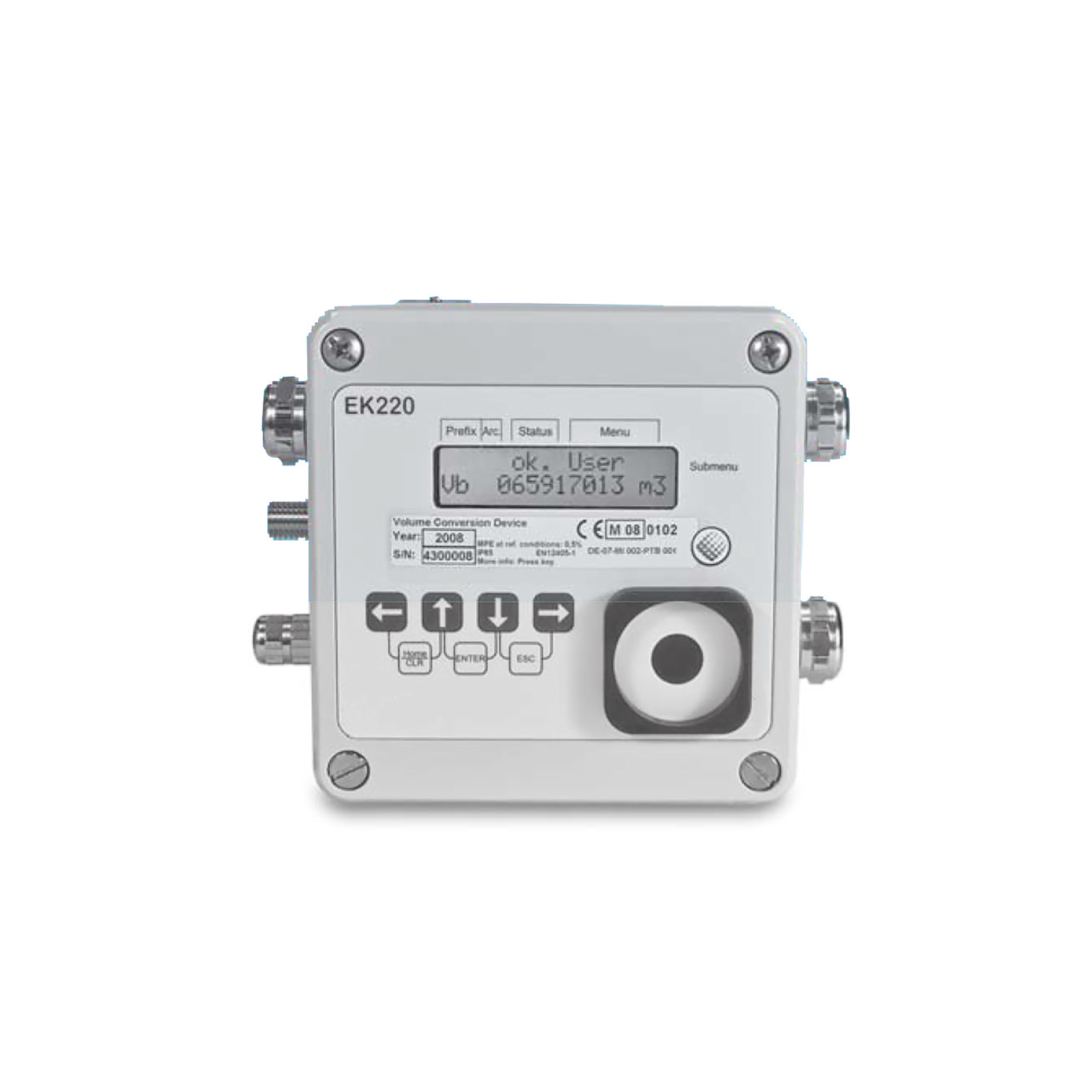

Modello EK220

INSERIMENTO DATI GAS/DENSITÀ DA EFFETTURASI C/O NS. LABORATORIO PRIMA DELLA CONSEGNA

A RICHIESTA FORNIBLE ANCHE ALIMENTATORE CON BARRIERA INTRINSECA A PARETE

sku model price info add to cart

00000050555

CONVERTITORE DI VOLUMI - Mod. EK220

€3.400,00 IVA esclusa

Physical data

UM Base:
PZ

Dimension:
27 × 20 × 35 cm

Volume:
0.0195 m3

Weight:
2,62 kg

Minimum Order Quantity:
1

Customs data

Customs Code
90289090

 Info Request

Product informations

EK220, il convertitore elettronico di volumi alimentato a batteria con funzione flessibile di data logger e interfaccia seriale configurabile; questo dispositivo rileva gli impulsi a bassa frequenza del volume di gas misurato alle condizioni di esercizio provenienti da un contatore gas, misura la pressione e la temperatura di esercizio del gas, calcola il coefficiente di compressibilità K e il fattore di conversione C. Utilizzando questi dati è possibile calcolare i volumi d gas alle condizioni standard, i valori di portata alle condizioni standard e i valori di portata alle condizioni di esercizio.



Caratteristiche del prodotto

  • costituito da un'unità centrale dotata di un sensore di pressione integrato o esterno e di un sensore di temperatura
  • i sensori sono collegati all'unità in modo permanente
  • il coefficiente di compressibilità K può essere programmato come valore fisso per tutti i gas
  • utilizzato per varie applicazioni nel campo della misurazione del gas naturale e del suo monitoraggio da stazione
  • elevata precisione
  • quattro uscite digitali sigillabili e liberamente programmabili
  • interfaccia ottica per la parametrizzazione e la lettura (IEC 62056-21)



Applicazioni

  • conversione dei volumi di gas ai fini della fatturazione
  • memorizzazione dati (data logging) per varie applicazioni
  • montaggio dei valori misurati e funzioni tipiche di una stazione di misura

Technical Features

APPROVAZIONI METRICH
  • conforme alla norma europea EN 12405-1:2005 + A1:2016
  • dispositivo di conversione dei volumi di gas MID DE-08-MI 002-PTB 001 (conversione PTZ)
APPROVAZIONE ATEX Zona 1, EEx ia IIC T4
CONDIZIONI AMBIENTALI - 25°C ÷ + 55°C
ALIMENTAZIONE A BATTERIA una batteria al litio (vita utile > 5 anni in normali condizioni di esercizio), batteria aggiuntiva opzionale per raddoppiare la durata della batteria principale
ALIMENTAZIONE ESTERNA unità di alimentazione esterna 5 - 10 VDC, I < 30 mA (in combinazione con un'interfaccia seriale)
PANNELLO DI CONTROLLO tastiera a 4 tasti
INGRESSI 3 ingressi digitali per il collegamento dei trasmettitori di impulsi a bassa frequenza e la segnalazione di stato mediante messaggi (es: contatto antimanomissione)
SENSORE DI TEMPERATURA
  • termoresistenza Pt-500 (o in via opzionale Pt-100) a norma DIN 60751, con tubo di protezione, da usare con pozzetto termometrico
  • lunghezza di montaggio 50 mm, Ø 6 mm, lunghezza cavo 2,5 m
ARCHIVI 2 archivi mensili, 1archivio giornaliero, 1archivio di misura (il contenuto e l’intervallo di registrazione sono fissi) 1 archivio dei dati di processo, 1 archivio di misura, 4 archivi aggiuntivi flessibili (è possibile selezionare contenuto, intervallo di registrazione ed eventi aggiuntivi che generano un record)
REGISTRI

registro eventi

  • registrazione di eventi non periodici (es.: modifiche orario con indicazione temporale) - Capacità di memoria: 500 record Registro modifiche (Audit trail)
  • registrazione di tutti i parametri e le modifiche apportate ai valori (indicazione temporale, vecchi e nuovi valori)
  • capacità di memoria: 200 record Registro dati di certificazione
  • registrazione delle modifiche di parametri e valori (indicazione temporale, vecchi e nuovi valori) i quali sono normalmente accessibili sotto la chiave di taratura
  • capacità di memoria: 50 record
USCITE PER IMPULSI

4 uscite digitali a transistor, liberamente programmabili e proteggibili tramite serratura di taratura come

  • uscite per impulsi di tutti di contatori dei volumi di esercizio o volumi standard
  • uscite per la segnalazione di stati di allarme e/o avvertimento
INTERFACCIA DATI
  • interfaccia ottica conforme alla norma IEC 62056-21
  • interfaccia seriale interna utilizzabile in modalità RS232 o RS485
PROTOCOLLI DI COMUNICAZIONE
  • IEC 62056-21 (IEC 1107)
  • Modbus ASCII / RTU
  • IDOM - SMS
MATERIALE CASSA in alluminio fuso, per montaggio a parete o sul contatore
DISPLAY matrice a punti a due righe con descrizione in formato testo dei valori visualizzati; visualizzazione di tutti i parametri, le impostazioni e i valori memorizzati in archivio
GRADO DI PROTEZIONE IP66 (protetto contro forti getti d'acqua da qualsiasi direzione e completamente ermetico a polveri e fumi) - idoneo per essere installato all'aperto
DIMENSIONI 126 x 120 x 90 mm (HxLxP) collegamenti esclusi
PESO 1,5 kg circa (batterie incluse)
