Assolo TE-22

Recuperatore di calore ad installazione puntuale

Le unità SLAVE hanno le stesse caratteristiche delle unità Master, ma non sono dotate di telecomando.

sku modello prezzo info add to cart

00000014386

ASSOLO TE-22 1.0 - Ø 100 mm

396,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
60 × 26 × 26 cm

Volume:
0.0406 m3

Peso:
3,50 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

00000014387

ASSOLO TE-22 2.0 - Ø 100 mm - MASTER

508,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
60 × 26 × 26 cm

Volume:
0.0406 m3

Peso:
3,60 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

00000014389

ASSOLO TE-22 2.0 - Ø 100 mm - SLAVE

468,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
N/A

Volume:
0 m3

Peso:
0,00 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

00000014391

ASSOLO TE-22 1.0 - Ø 160 mm

416,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
60 × 26 × 25 cm

Volume:
0.039 m3

Peso:
4,54 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

00000014394

ASSOLO TE-22 2.0 - Ø 160 mm - MASTER

528,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
26 × 25 × 60 cm

Volume:
0.0405 m3

Peso:
4,17 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

00000014395

ASSOLO TE-22 2.0 - Ø 160 mm - SLAVE

488,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
N/A

Volume:
0 m3

Peso:
4,50 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

00000014416

PANNELLO DI CONTROLLO

400,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
16 × 6 × 12 cm

Volume:
0.0012 m3

Peso:
0,27 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

00000014399

TELECOMANDO PER ASSOLO TE-22 1.0

50,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
11 × 2 × 6 cm

Volume:
0.0002 m3

Peso:
0,03 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

00000014415

TELECOMANDO PER ASSOLO TE-22 2.0

50,00 IVA esclusa

Dati fisici

UM Base:
PZ

Dimensione:
12 × 2 × 6 cm

Volume:
0.0002 m3

Peso:
0,08 kg

Quantità minima ordine:
1

Dati doganali

Codice doganale
84151010

Richiedi Informazioni

Informazioni sul prodotto

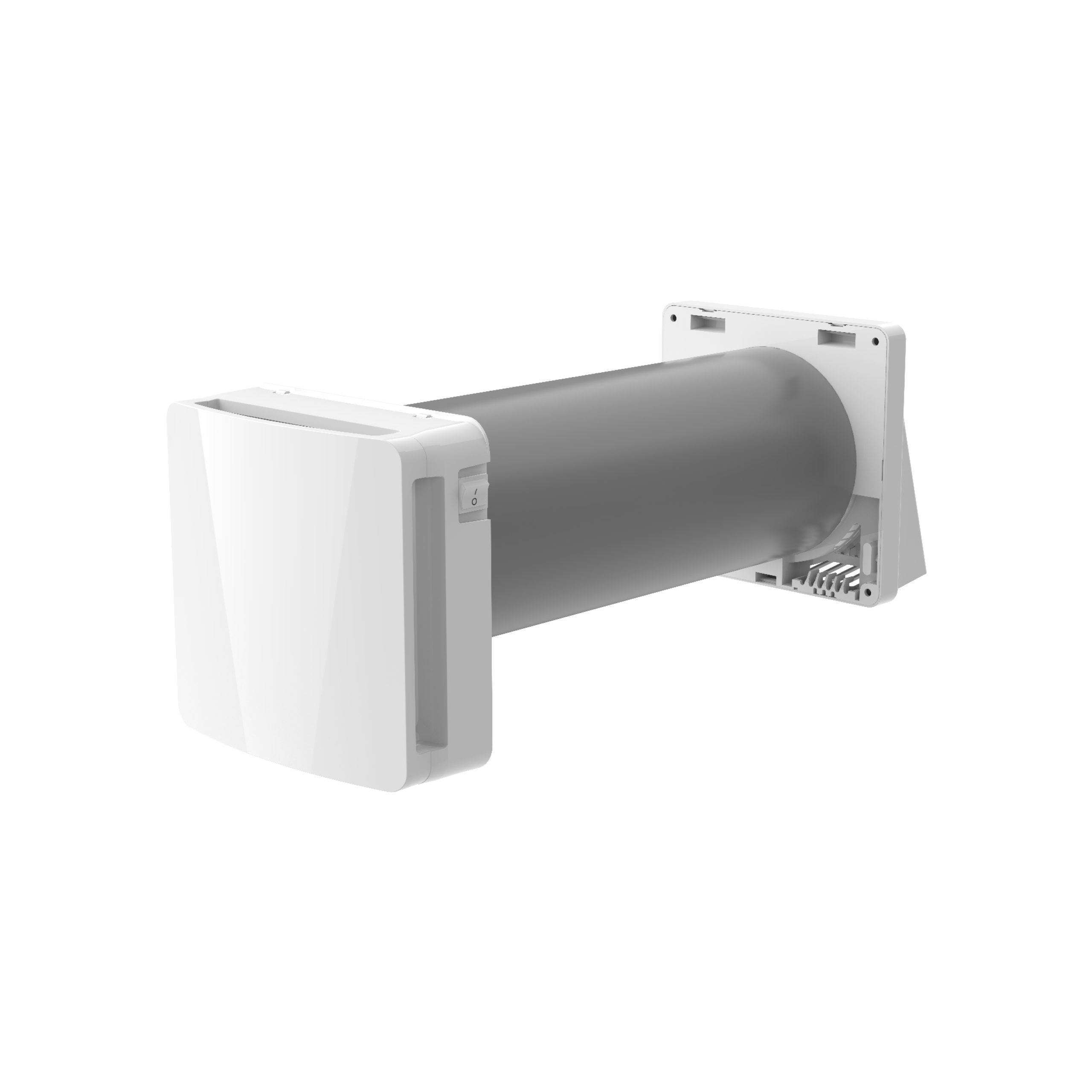

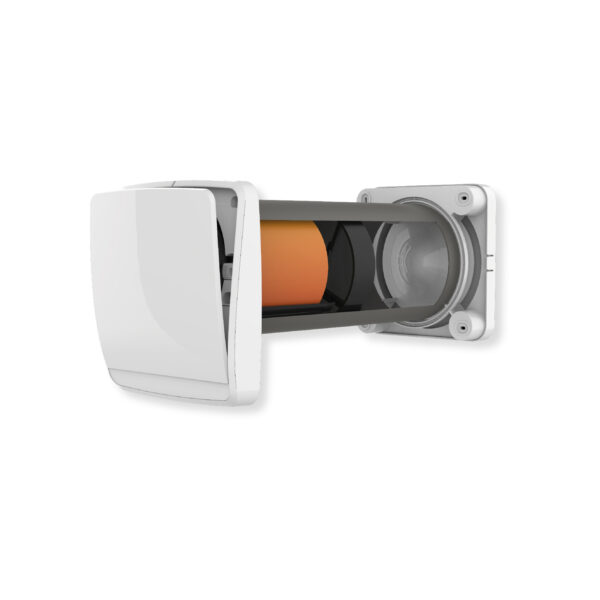

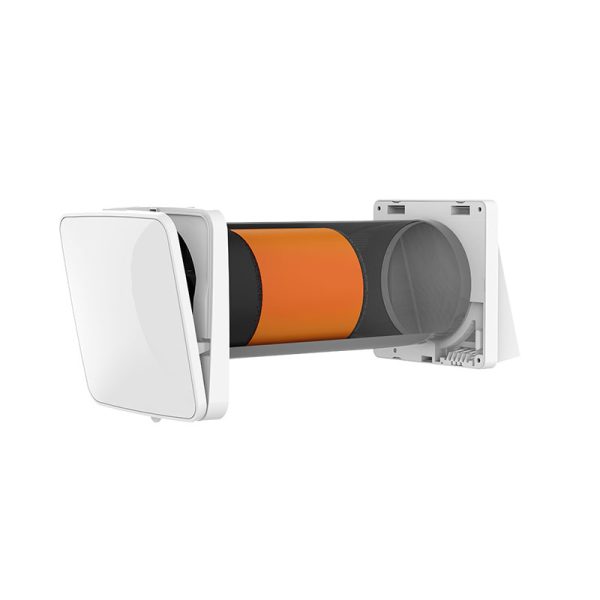

ASSOLO TE-22, aeratore con recuperatore di calore di tipo Ceramico con rendimenti fino al 90%, studiato per essere installato in ambienti domestici singoli come sala da pranzo, soggiorno o camera da letto. La serranda di chiusura permette di evitare rientri d’aria indesiderati quando il prodotto è spento.



Caratteristiche del prodotto

  • Scambiatore di calore ad alta efficienza (fino a 93%) realizzato in materiale ceramico
  • Cover frontale in ABS
  • Serranda di chiusura per evitare rientri d'aria indesiderati quando il prodotto è spento
  • Griglia esterna in ABS progettata per ridurre al minimo rumore proveniente dall'esterno
  • Lunghezza standard del tubo 500 mm (disponibile come accessorio tubo da 700 mm)
  • Profondità minima del muro 200 mm sia per il Ø 160 che per il Ø 100; profondità massima 3 m (2,5 se presente curva a 90°)
  • Motoventola DC, brushless con elettronica di controllo, su cuscinetti a sfera
  • Semplicità di manutenzione e di pulizia
  • Doppio filtro antipolvere lavabile e facilmente accessibile per la manutenzione
  • Segnalatori visivi a led per ricezione comandi e pulizia filtri
  • L'ultima funzione impostata viene memorizzata e ripristinata automaticamente in caso di sospensione dell'alimentazione
  • Non necessita di scarico condensa
  • Grado di protezione IPX4 (protetto contro spruzzi d'acqua da qualsiasi direzione)
  • Temperatura di esercizio: -30°C ÷ + 50°C
  • Possibilità di sostituire il filtro standard con ISO COARSE (solo modello 160)



Caratteristiche tecniche del prodotto

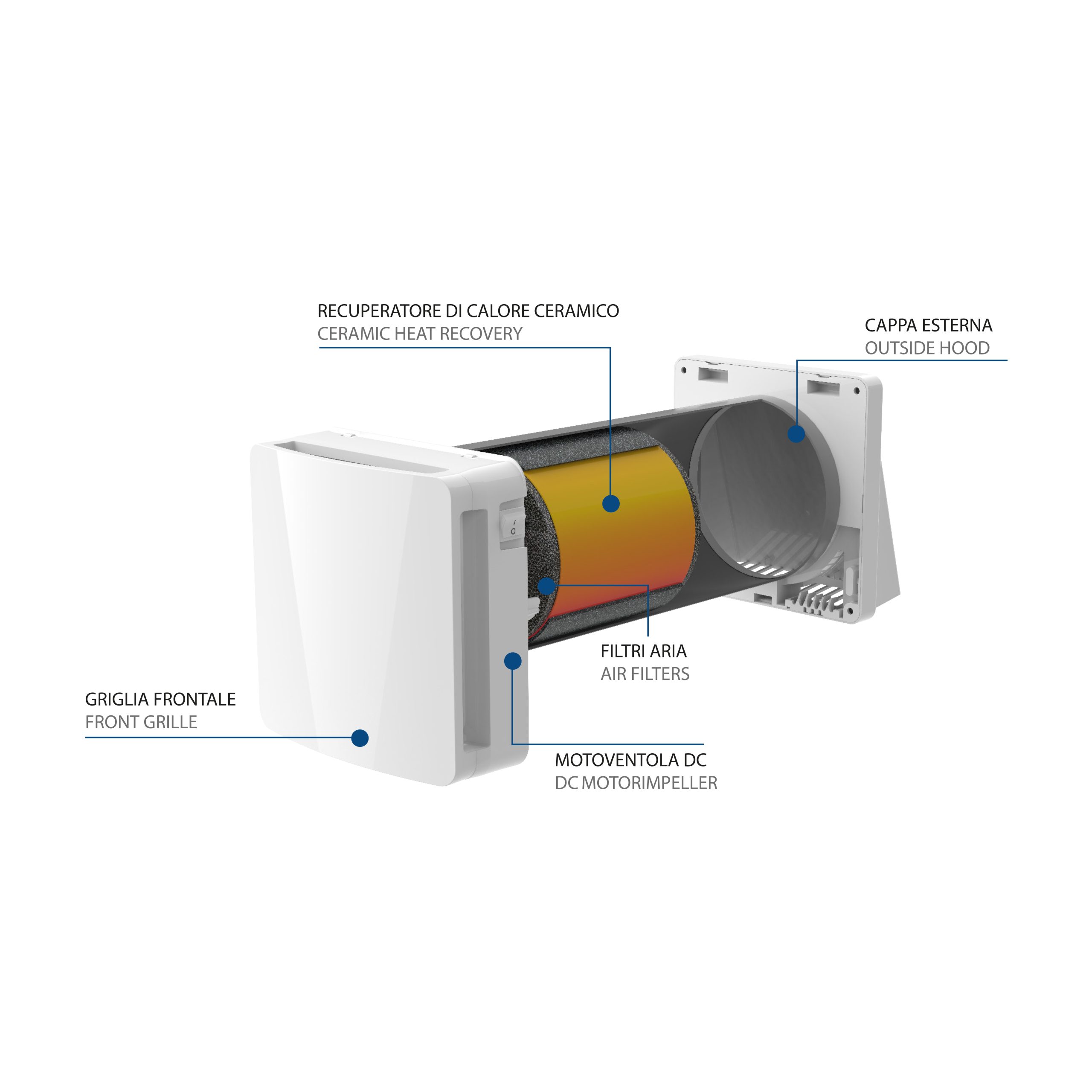

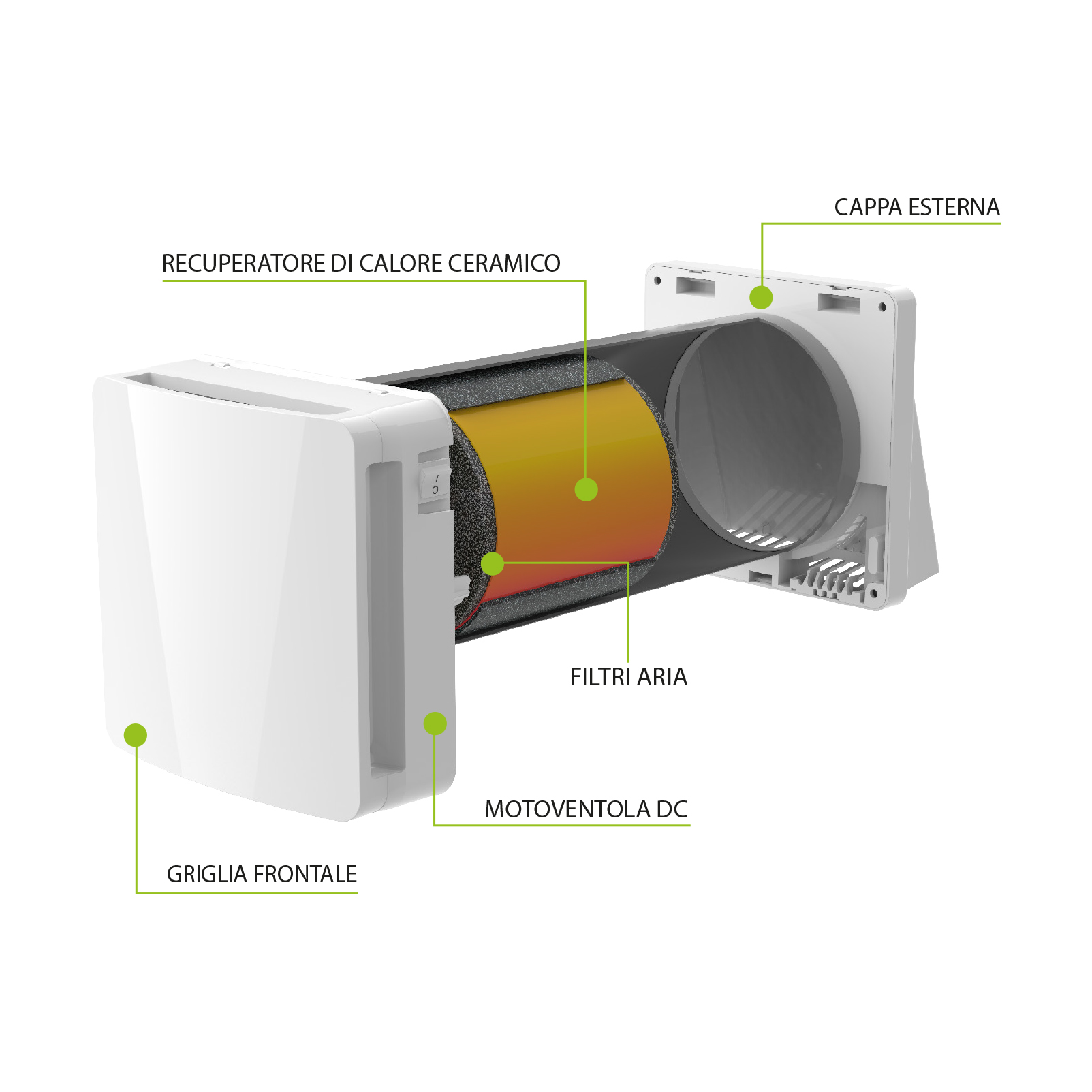

Recuperatore di calore dotato di motoventola DC (brushless) con elettronica di controllo sui cuscinetti a sfera e filtri antipolvere separati in entrata e uscita. Possibilità di regolare il flusso dell’aria tramite telecomando.



Funzionamento

Per 70 secondi ASSOLO TE-22 estrae verso l’esterno l’aria calda e viziata presente nella stanza. Durante il passaggio nel condotto l’aria cede la sua energia termica che viene accumulata dallo scambiatore ceramico; al termine di questa fase il ventilatore inverte il senso di rotazione e fa iniziare la fase di immissione per altri 70 secondi. L’aria esterna fredda, passando dallo scambiatore caldo, recupera l’energia termica e viene quindi immessa nell’ambiente ad una temperatura più confortevole. Ciò si traduce in un importante risparmio energetico.



Accessori disponibili per ASSOLO TE-22

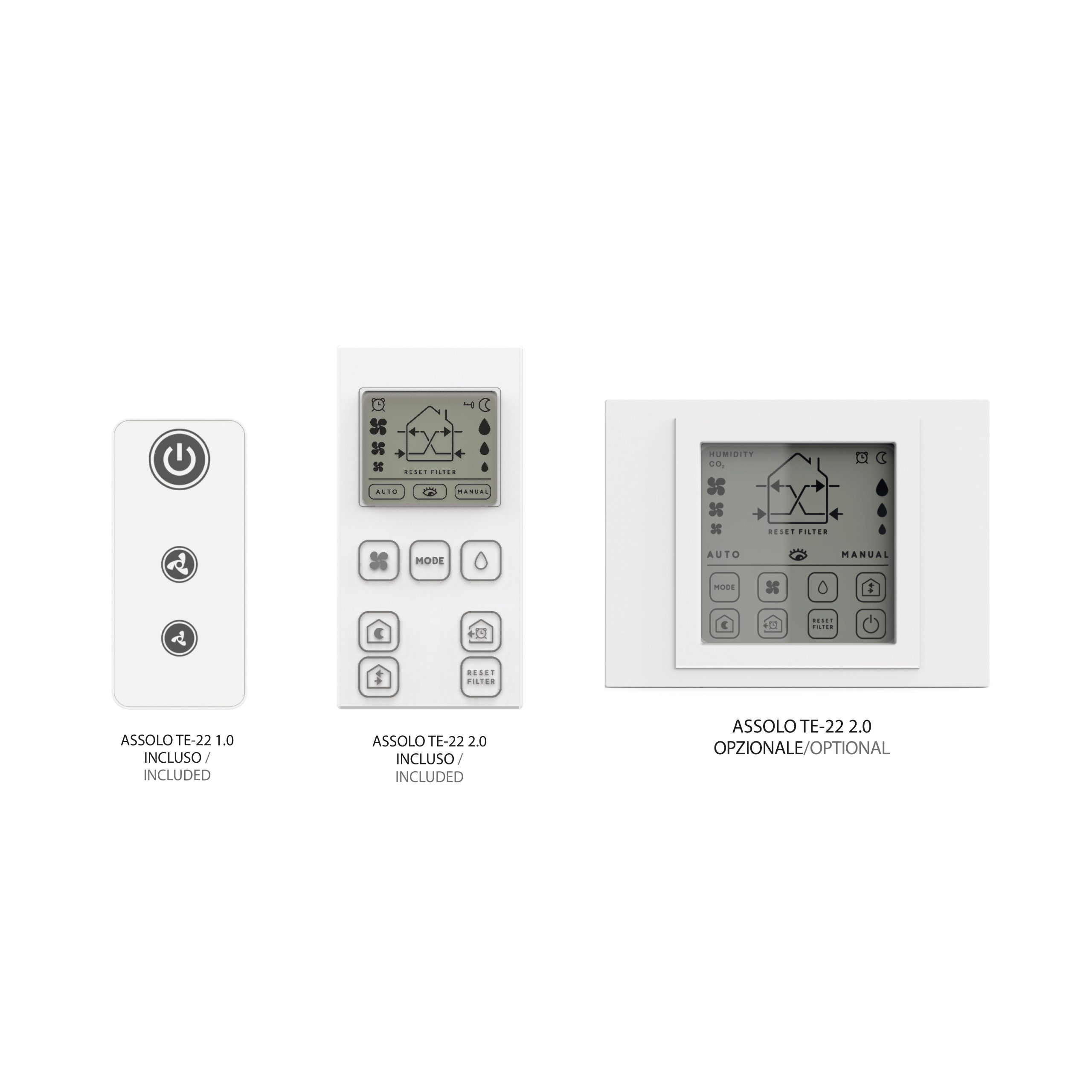

Entrambe le versioni di ASSOLO TE-22 sono dotate di telecomando grazie al quale è possibile regolare la velocità del flusso d'aria.

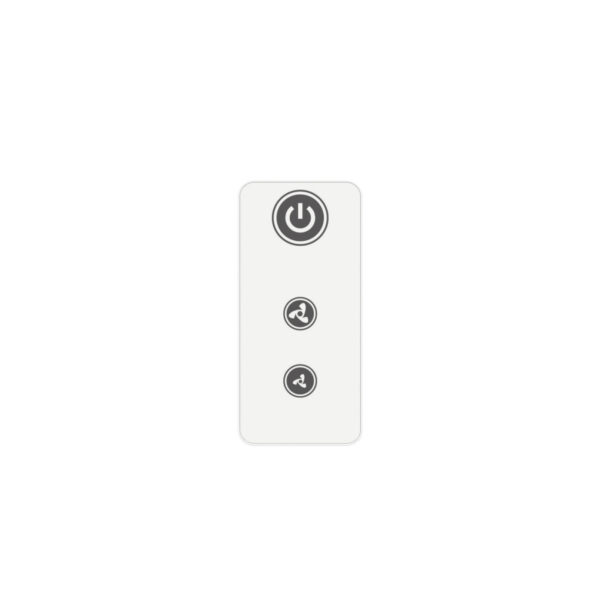

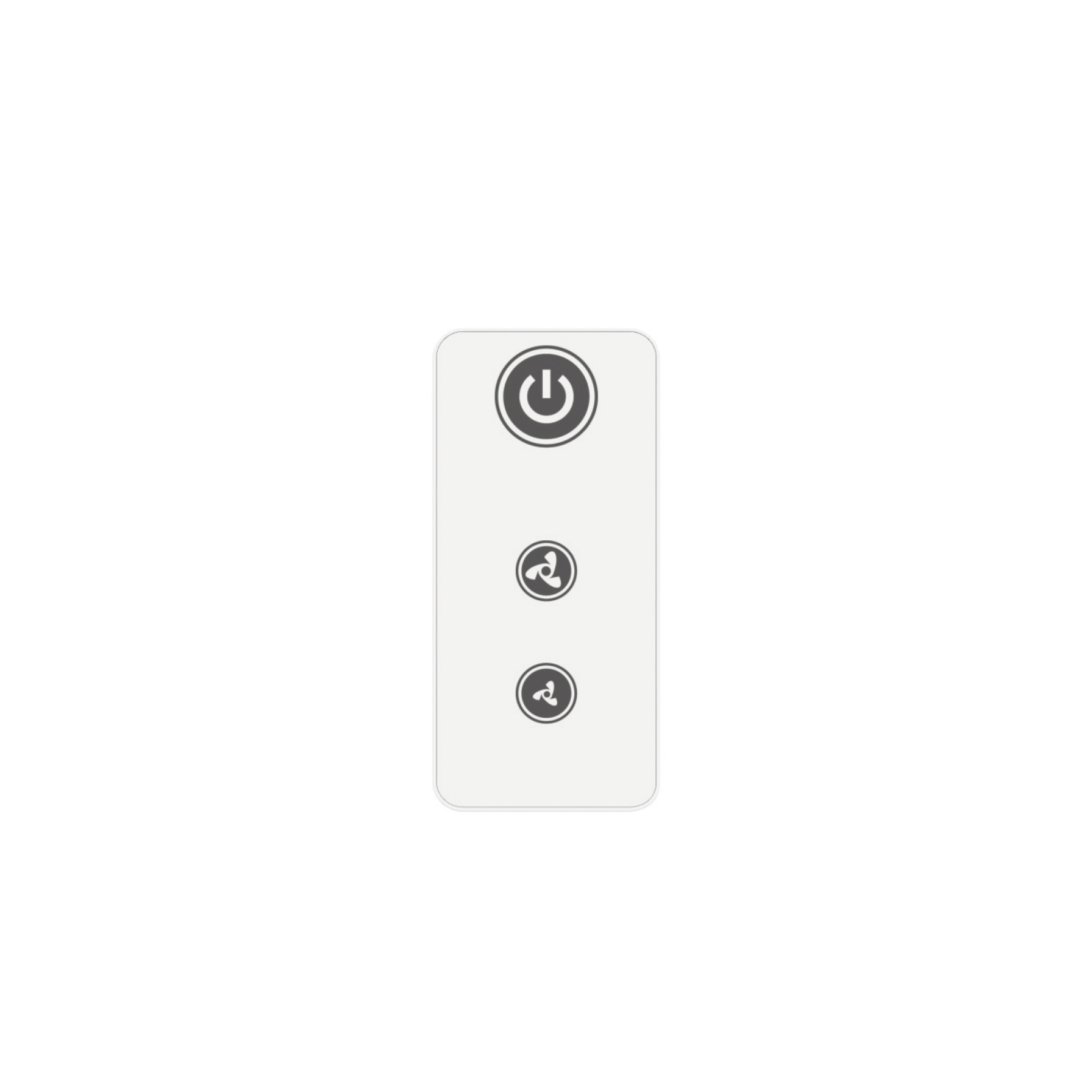

Per la versione BASE 1.0, il telecomando ha un pulsante per l'accensione e lo spegnimento della macchina e due pulsanti per aumentare o diminuire la velocità del flusso.
La versione ACTIVE 2.0 include un telecomando con display grazie al quale è possibile anche regolare il grado di umidità, inserire la funzione notte e gestire fino a 16 unità in un sistema Master/Slave con una semplice configurazione dip switches.
E’ possibile acquistare separatamente anche il pannello di controllo remoto con display che include le stesse funzionalità del telecomando e la versione con sonda CO2.



Modalità e funzioni del telecomando con display

  • MODALITÀ AUTOMATICA: l'unità viene gestita in automatico, come da impostazioni di fabbrica
  • SORVEGLIANZA: l'unità resterà spenta ma attiva grazie ai suoi sensori, se i valori cambieranno (es. umidità) il prodotto ricomincerà a funzionare
  • MODALITÀ FLUSSO D'ARIA: funzione attivabile solo se ci sono almeno due unità installate, permette l'immisione o l'estrazione dell'aria in contemporanea per un periodo limitato
  • MODALITÀ MANUALE: modalità di funzionamento con velocità impostata manualmente (i sensori resteranno esclusi)
  • VELOCITÀ: regolazione dei 3 livelli di velocità pre-impostati
  • IGROSTATO: sensore di umidità con 3 livelli impostati (min. 40% - medio 55% - max 70%)
  • FUNZIONE BOOST: permette di espellere aria alla velocità max per un tempo determinato
  • FILTRO: dopo aver effettuato la pulizia ordinaria, premere il tasto per ripristinare l'operatività
  • FUNZIONE NOTTE: permette di abbassare ulteriormente il flusso dell'aria e la rumorosità nelle ore notturne



Filtri opzionali

I filtri ISO COARSE, rispetto al filtro standard antipolvere, permettono una filtrazione più efficiente di particelle con diametro superiore a 10um (come peli, capelli, pollini, sabbia, polveri in genere). I filtri sono disponibili solo per il diametro 160 mm e con diversi gradi di filtrazione:

  • ISO COARSE 30%: riduce la portata nominale circa del 5%
  • ISO COARSE 45%: riduce la portata nominale circa del 15%
  • ISO COARSE 60%: riduce la portata nominale circa del 25%



Smorzatore acustico

Lo smorzatore acustico permette di ridurre il rumore proveniente dall’esterno quando il prodotto è spento ed è disponibile solo per la versione con diametro da 160 mm.



VERSIONI DISPONIBILI
ASSOLO TE-22 1.0 ASSOLO TE-22 2.0
comandi a bordo o remontabili a parete (non forniti - opzionali) comunicazione via cavo tra le unità
accensione / spegnimento telecomando con display (incluso)
selezione 3 velocità pre-impostate tramite telecomando (incluso) sensore di umidità e crepuscolare integrati
possibilità di gestire fino a 16 unità all'interno di un sistema in modalità master/slave, con semplice configurazione tramite dip switches
3 velocità impostabili + funzione notte

Caratteristiche Tecniche

DATI TECNICI
SKU MODELLO FORO TENSIONE (V) FREQUENZA (Hz) PORTATA IN/OUT (m3/h) P (Pa) POTENZA RUMOROSITÀ PROFONDITÀ MURO
14386 TE-22 1.0 Ø 100 mm 220 - 240 50 30 72 6.9 37 Min. 200 mm - Max 3 m*
14387 TE-22 2.0 Ø 100 mm 220 - 240 50 30 72 6.9 37 Min. 200 mm - Max 3 m*
14391 TE-22 1.0 Ø 160 mm 220 - 240 50 60 54 6.7 29 Min. 150 mm - Max 3 m*
14394 TE-22 2.0 Ø 160 mm 220 - 240 50 60 54 6.7 29 Min. 150 mm - Max 3 m*

*2.5 m se presente una curva a 90°



DATI PRESTAZIONALI
SKU VELOCITÀ NOTTE VELOCITÀ 1 VELOCITÀ 2 VELOCITÀ 3
Portata m3/h Potenza W Rumore dB(A)3m Portata m3/h Potenza W Rumore dB(A)3m Portata m3/h Potenza W Rumore dB(A)3m Portata m3/h Potenza W Rumore dB(A)3m
14386 - - - 10 4.7 18 20 5.6 28 30 6.9 37
14387 5 4.0 13 10 4.7 18 20 5.6 28 30 6.9 37
14391 - - - 20 4.2 10 40 5.5 22 60 6.7 29
14394 10 3.9 4 20 4.2 10 40 5.5 22 60 6.7 29

 Per la versione 1.0 fare riferimento alle sole velocità 1, 2 e 3.

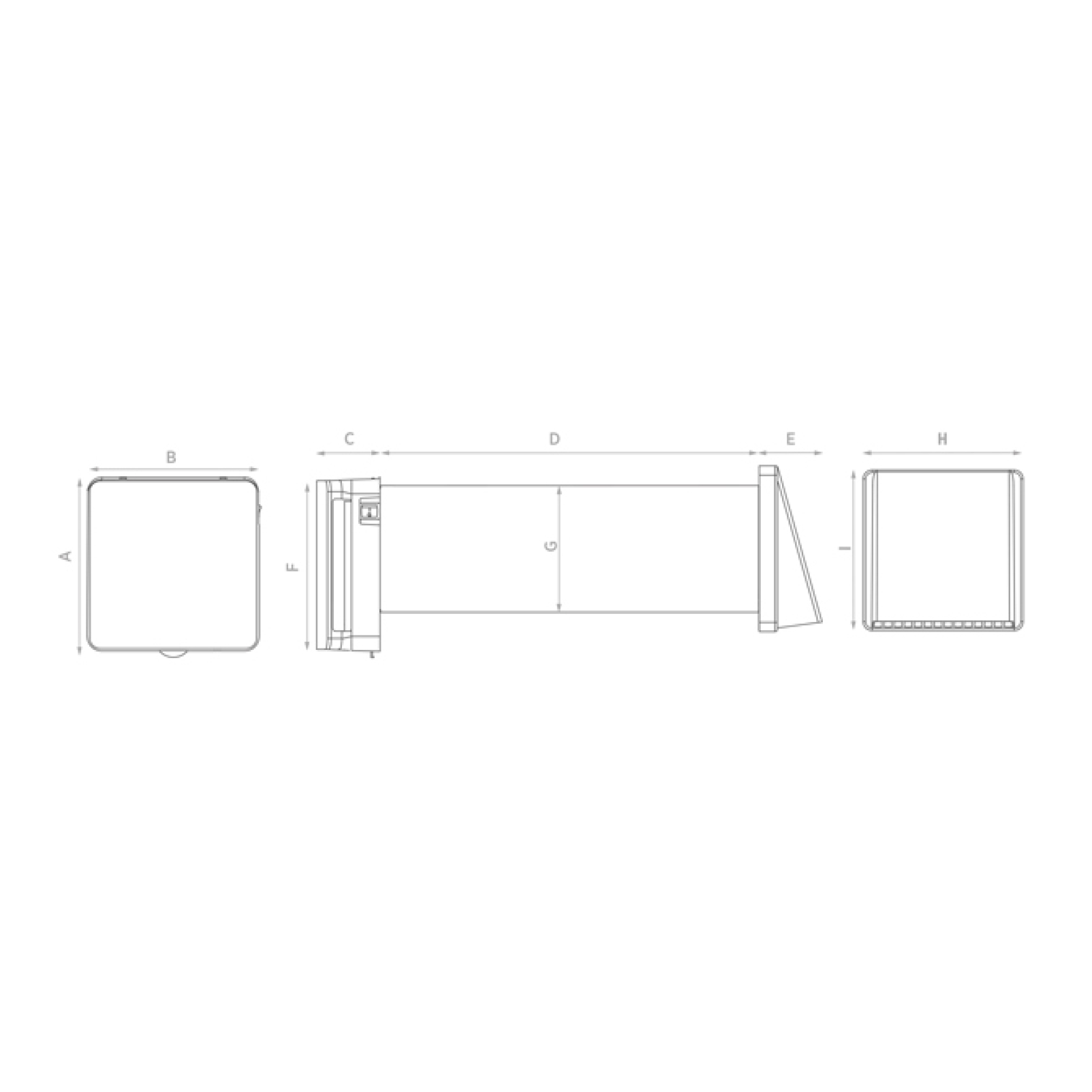

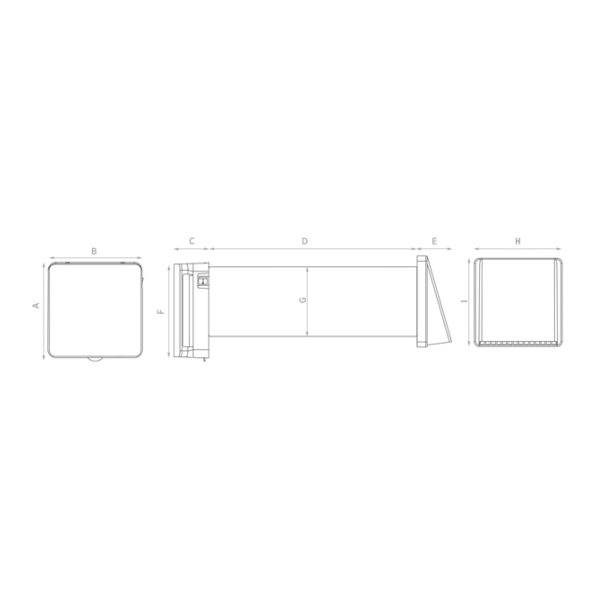

DIMENSIONI (consultare il disegno tecnico presente nelle immagini)
A B C D E F G H I
220 mm 220 mm 80 mm 500 mm 80 mm 210 mm Ø 100/160 mm 210 mm 210 mm
